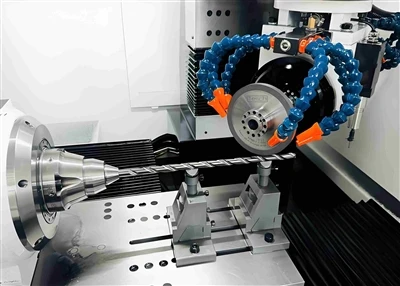

CNC -projecten in precisieproductie
De technologie achter robuuste industriële componenten zoals pompen, kleppen en machinesonderdelen
CNC -bewerking begrijpen
Computer Numerical Control (CNC) -bewerking vertegenwoordigt een revolutionaire benadering van de productie die de industriële productie in de afgelopen halve eeuw heeft getransformeerd. In tegenstelling tot handmatige bewerking, die afhankelijk is van menselijke operators om machinetools te besturen, gebruiken CNC-projecten voorgeprogrammeerde computersoftware om de bewegingen van fabriekstools en machines te dicteren.
Deze technologie maakt de productie van complexe onderdelen mogelijk met buitengewone precisie, consistentie en efficiëntie. Op het gebied van productie van industriële apparatuur zijn CNC -processen onmisbaar geworden voor het creëren van de robuuste componenten die alles van waterpompen en hydraulische systemen tot zware machines en precisie -instrumenten voeden.
"CNC -bewerking heeft opnieuw gedefinieerd wat mogelijk is bij de productie van precisie, waardoor toleranties zo strak mogelijk zijn als ± 0,0001 inch en complexe geometrieën die onmogelijk te bereiken zouden zijn via handmatige methoden."
De acceptatie van CNC -technologie heeft de productieworkflows in industriële apparatuur aanzienlijk verbeterde. Door het bewerkingsproces te automatiseren, kunnen fabrikanten herhaaldelijk identieke componenten produceren met minimale variatie, waardoor consistente prestaties in geassembleerde producten zoals pompen worden gewaarborgd, waar zelfs kleine discrepanties kunnen leiden tot inefficiëntie of falen.
Precisie -engineering
CNC -bewerking bereikt niveaus van precisie die voorheen onbereikbaar waren, cruciaal voor industriële componenten waar exacte dimensies direct invloed hebben op de prestaties en veiligheid.
Automatiseringsvoordelen
Geautomatiseerde processen verminderen de menselijke fouten, verhogen de productiesnelheid en zorgen voor continue werking, waardoor de productie -efficiëntie aanzienlijk wordt verbeterd.
Van eenvoudige beugels tot ingewikkelde pompbehuizingen met complexe interne passages, CNC -bewerking biedt de veelzijdigheid om een breed scala aan componenten te produceren. Terwijl we verder onderzoeken, zullen we onderzoeken hoe deze technologie werkt, de verschillende processen die betrokken zijn en waarom het de ruggengraat is geworden van moderne precisieproductie voor industriële apparatuur.
Kernprincipes van CNC -bewerking
In de kern werkt CNC -bewerking op een reeks fundamentele principes die het onderscheiden van conventionele productiemethoden. Het begrijpen van deze principes is de sleutel om te waarderen hoe CNC -technologie zo'n opmerkelijke precisie en veelzijdigheid levert bij het produceren van industriële componenten.
Numerieke controle fundamentals
De "NC" in CNC staat voor numerieke besturing, die verwijst naar het gebruik van getallen (en letters en symbolen) om machinegewichtingen te regelen. Deze numerieke instructies komen overeen met specifieke posities op een Cartesiaans coördinatensysteem (X, Y en Z -assen) die het werkstuk definiëren.
Moderne CNC-systemen gebruiken meestal G-code (geometrische code) als de standaard programmeertaal. G-code bestaat uit opdrachten die bewegingen, snelheden en andere machinefuncties specificeren. M-code (diverse code) wordt gebruikt voor hulpfuncties zoals spindel-aan/uit, koelvloeistofbesturing en programma-start/stop.
Belangrijkste componenten van een CNC -systeem
Besturingseenheid
De computer die het CNC -programma opslaat en uitvoert en instructies omzet in machinebewegingen.
Machine -gereedschap
De fysieke apparatuur (molen, draaibank, enz.) Die de snij-, vorm- of vormbewerkingen uitvoert.
Drive -systeem
Motoren en mechanismen die elektrische signalen van de besturingseenheid omzetten in precieze mechanische bewegingen.
De CNC -workflow
CNC -bewerking volgt een gestructureerde workflow die zorgt voor precisie en herhaalbaarheid. Dit proces is met name van cruciaal belang bij de productie van industriële apparatuur waar de betrouwbaarheid van de componenten van het grootste belang is:
Design & Engineering
Het creëren van een 3D CAD -model van de component, zoals een pompwaaier of kleplichaam, met precieze specificaties.
CAM -programmering
Met behulp van computerondersteunde productiesoftware om het CAD-model om te zetten in machine-leesbare G-code-instructies.
Machine -instelling
Het voorbereiden van de CNC -machine met geschikte gereedschappen, armaturen en grondstof (vaak metalen legeringen voor industriële componenten).
Productierun
Het uitvoeren van het programma om de component te bewerken, met realtime monitoring om kwaliteit te garanderen.
Inspectie- en kwaliteitscontrole
Dimensies en oppervlakteafwerking verifiëren tegen specificaties, vaak met behulp van coördinatenmeetmachines (CMM's).
Deze systematische benadering zorgt ervoor dat zelfs complexe industriële componenten kunnen worden geproduceerd met consistente kwaliteit. Voor kritieke toepassingen zoals pompproductie, waarbij componenten bestand moeten zijn tegen hoge drukken en precieze toleranties, vertalen deze principes zich direct naar betrouwbare, langdurige producten.
CNC -bewerkingstechnologieën voor industriële productie
Het veld van CNC -bewerking omvat verschillende gespecialiseerde technologieën, die elk geschikt zijn voor verschillende productie -uitdagingen. In CNC -projecten voor productie van industriële apparatuur, waar componenten variëren van grote pompbehuizingen tot kleine precisiekleppen, gebruiken fabrikanten een divers scala aan CNC -processen om optimale resultaten te bereiken.
CNC -frezen
Frezen maakt gebruik van roterende snijgereedschap om materiaal uit een werkstuk te verwijderen. CNC Mills kunnen complexe operaties uitvoeren zoals gezichtsfrezen, perifeer malen en boren.
Vaak gebruikt voor het maken van vlakke oppervlakken, slots en ingewikkelde 3D -vormen in pompomhulsels en machinekaders.
CNC draaien
Draaien roteert het werkstuk terwijl een stationair snijgereedschap het vormt. Dit proces is ideaal voor cilindrische componenten.
Essentieel voor het produceren van schachten, bussen en cilindrische pompcomponenten met precieze diameters en concentriciteit.
CNC slijpen
Slijpen gebruikt schuurwielen om extreem fijne oppervlakte -afwerkingen en strakke toleranties te bereiken, vaak als een afwerkingsproces.
Kritiek voor het afdichten van oppervlakken in pompen en kleppen waar gladheid direct de prestaties en lekpreventie beïnvloedt.
EDM (elektrische ontladingsbewerking)
EDM gebruikt elektrische lozingen om materiaal te eroderen, waardoor extreem complexe vormen in harde materialen mogelijk zijn.
Gebruikt voor ingewikkelde pompcomponenten en gereedschap waar conventionele bewerking een uitdaging zou zijn.
Geavanceerde CNC -technologieën
Naarmate de productievereisten veeleisender worden, zijn geavanceerde CNC -technologieën naar voren gekomen om de uitdagingen van het produceren van steeds complexere industriële componenten aan te gaan:
5-assige bewerking
Met deze geavanceerde technologie kan het snijden van hulpmiddelen tegelijkertijd langs vijf verschillende assen bewegen, waardoor de productie van zeer complexe vormen mogelijk is. Voor industriële apparatuur zoals pompen met voorgevormde waaiers vermindert 5-assige bewerking de installatietijd en wordt de nauwkeurigheid verbeterd.
Multi-spindel bewerking
Machines met meerdere spillen kunnen verschillende bewerkingen tegelijkertijd uitvoeren, waardoor de productiesnelheden aanzienlijk worden verhoogd. Dit is met name waardevol voor een groot volume productie van kleine industriële componenten zoals klepstelen en pompfittingen.
Swiss-type bewerking
Swiss-type draaibanken blinken uit in het produceren van lange, slanke delen met hoge precisie. In de industriële productie is deze technologie ideaal voor het creëren van precisieverzen en staven die worden gebruikt in pompen en hydraulische apparatuur.
CNC -technologievergelijking
| Technologie | Nauwkeurigheid | Materiële compatibiliteit | Typische industriële toepassingen |
| CNC -frezen | ±0.0005" | Metalen, kunststoffen, composieten | Pompbehuizingen, kleplichamen, beugels |
| CNC draaien | ±0.0001" | Metalen, kunststoffen | Schachten, bussen, cilindrische componenten |
| CNC slijpen | ±0.00005" | Metalen, keramiek | Afdichtingsoppervlakken, precisieverslagers |
| 5-assige bewerking | ±0.0002" | Metalen, exotische legeringen | Complexe woestenaars, turbinecomponenten |
CNC -projecten en applicaties in industriële apparatuurproductie
CNC -bewerking is onmisbaar geworden in vrijwel alle sectoren van industriële apparatuurproductie. Het vermogen om precieze, consistente componenten te produceren, maakt het bijzonder waardevol bij de productie van pompen en gerelateerde vloeistofbehandelingsapparatuur, waar prestaties, betrouwbaarheid en veiligheid van het grootste belang zijn.
Pompproductie
Pompen vertegenwoordigen een van de meest veeleisende toepassingen voor CNC -bewerking vanwege hun behoefte om vloeistoffen te verwerken onder verschillende druk met minimale lekkage. CNC -technologie maakt de productie van verschillende kritieke pompcomponenten mogelijk:
Pompbehuizingen
CNC -frezen creëert de complexe interne holtes en montageoppervlakken die nodig zijn in pompbehuizingen, waardoor de juiste vloeistofstroom en componentuitlijning wordt gewaarborgd.
Waaier
CNC-bewerking van 5-assige produceert de ingewikkelde messprofielen die de pompefficiëntie maximaliseren met behoud van een precieze balans.
Schachten en lagers
CNC draaien en slijpen creëren assen met precieze concentriciteit en oppervlakte -afwerkingen die wrijving en slijtage in lagerassemblages minimaliseren.
Afdichtingscomponenten
Precisie CNC-bewerking van afdichtingsvlakken en paringsoppervlakken zorgt voor lekvrije werking, zelfs onder hoge drukverschillen.
Kritische vereisten voor pompcomponenten
Strakke dimensionale toleranties (vaak ± 0,0005 "of beter)
Superieure oppervlakte -afwerkingen om wrijving te minimaliseren en cavitatie te voorkomen
Materiaalintegriteit om corrosieve vloeistoffen en hoge drukken te weerstaan
Nauwkeurige geometrische relaties tussen paring -componenten
Andere toepassingen voor industriële apparatuur
Kleppen en stroomregeling
CNC -bewerking produceert kleplichamen, stengels en trimcomponenten met precieze zitplaatsen die de vloeistofstroom regelen met minimale lekkage.
De mogelijkheid om complexe interne passages te bewerken, zorgt voor het maken van efficiënte stroomregelingsapparaten voor verschillende industriële toepassingen.
Hydraulische en pneumatische componenten
Precisie CNC -bewerking creëert cilinders, spruitstukken en fittingen die bestand zijn tegen hoge drukken in hydraulische systemen.
Strakke toleranties zorgen voor een goede afdichting en efficiënte werking in hydraulische pompen, motoren en regelkleppen.
Componenten van het machinetool
CNC -machines produceren de precisie -richtwegen, spindels en lagerbehuizingen die essentieel zijn voor hun eigen constructie.
Componenten met een hoge stift met uitstekende dimensionale stabiliteit zorgen voor de nauwkeurigheid van machine-tools zelf.
Compressoren en turbines
Complexe mesgeometrieën en behuizingscomponenten voor compressoren en turbines vereisen de precisie van 5-assige CNC-bewerking.
Aerodynamische oppervlakken die worden bewerkt tot strakke toleranties maximaliseren de efficiëntie in deze energieconversie -apparaten.
Kwaliteitsvoordelen in industriële toepassingen
In de productie van industriële apparatuur vertalen de voordelen van CNC -bewerking zich direct naar beter presterende, betrouwbaardere producten:
Samenhang
CNC -bewerking produceert identieke componenten batch na batch en zorgt voor consistente prestaties in gemonteerde apparatuur.
Duurzaamheid
Precisiebewerking creëert componenten met de juiste aanvallen en afwerkingen die de levensduur van slijtage weerstaan en de levensduur van de apparatuur verlengen.
Efficiëntie
Geoptimaliseerde componentgeometrieën geproduceerd door CNC -bewerking maximaliseren de operationele efficiëntie van pompen en machines.
Materialen verwerkt door CNC in industriële productie
CNC -bewerking kan een breed scala aan materialen verwerken, die elk unieke uitdagingen presenteren en specifieke technieken vereisen. In CNC -projecten voor industriële apparatuurproductie is de keuze van materiaal van cruciaal belang voor de prestaties van de componenten, vooral voor pompen en machines die bestand zijn tegen verschillende temperaturen, druk en chemische omgevingen.
Metalen materialen
Roestvrij staal
Legeringen die chroom bevatten voor corrosieweerstand, veel gebruikt in pompcomponenten.
304 316 416 17-4 pH
Koolstofstaal
Sterk, duurzaam en kosteneffectief voor niet-corrosieve industriële toepassingen.
1018 4140 4340 A36
Aluminiumlegeringen
Lichtgewicht met goede corrosieweerstand, ideaal voor gewichtsgevoelige toepassingen.
6061 7075 2024 5052
Exotische legeringen
Gespecialiseerde materialen voor extreme omgevingen in industriële machines.
Inconiëren Titanium Hastelloy Monel
Niet-metalen materialen
Kunststoffen
- Acetaal (POM) - Lage wrijving, slijtvast
- Nylon - sterk, zelfverminderd
- PTFE (Teflon) - Chemisch resistent
- Peek - Weerstand op hoge temperatuur
Composieten
- Glasvezelversterkte polymeren
- Composieten van koolstofvezel
- GMT (Glass Mat Thermoplastics)
- Grafietcomposieten
Andere materialen
- Keramiek - Hoge hardheid, hittebestendig
- Grafiet - smeer, hittebestendig
- Rubber - voor afdichtingen en pakkingen
- Hout - Gespecialiseerde industriële toepassingen
Overwegingen van materiaalselectie
Het kiezen van het juiste materiaal voor CNC -bewerking bij industriële apparatuurproductie omvat het in evenwicht brengen van meerdere factoren. Voor pompcomponenten en soortgelijke industriële onderdelen zijn deze overwegingen bijzonder van cruciaal belang:
Materialen moeten de sterkte en dimensionaalstabiliteit in de operationele temperaturereange van de apparatuur handhaven.
Drukvereisten
Gewichtsoverwegingen
Pompcomponenten moeten weerstand bieden aan comosie en chemische uitvoering van de vloeistoffen die ze hanteren.
Draag weerstand
Materialen moeten slijtage weerstaan door deeltjesvloeistoffen en door contact met andere componenten.
Kostenfactoren
Materiaalkosten moeten worden afgewogen tegen uitvoeringen en productievolumes.
Overwegingen van materiaalselectie voor industriële CNC -bewerkingsprojecten
Opmerkelijke CNC -projecten in industriële productie
CNC -projecten in industriële productie presenteren de veelzijdigheid en precisie van deze technologie. Van grootschalige industriële pompsystemen tot ingewikkelde klepcomponenten, deze CNC-projecten laten zien hoe computernumerieke controle een revolutie teweegbracht in de productie van robuuste industriële apparatuur.
Industriële pompsystemen
Hogedrukcentrum van centrifugaalpompproductie
Een van de meest indrukwekkende CNC-projecten in industriële productie omvat de productie van hogedruk centrifugaalpompen die worden gebruikt in waterbehandelingsfaciliteiten. Deze complexe assemblages vereisen meerdere CNC -processen om componenten te maken die de druk van meer dan 1.000 psi kunnen weerstaan.
Waaierproductie
5-assige CNC-bewerking creëert de complexe mesgeometrie die de pompefficiëntie maximaliseert met behoud van de balans bij hoge rotatiesnelheden.
Huisvestingsbewerking
CNC -frezen produceert de precisie interne passages en montageoppervlakken die zorgen voor een goede vloeistofstroom en componentuitlijning.
Schachtproductie
CNC-draaien en slijpen creëren de zeer nauwkeurige assen met strakke toleranties die trillingen minimaliseren en de levensduur verlengen.
Dit CNC -project omvat meestal meerdere bewerkingscentra die in coördinatie werken, met geautomatiseerde onderdeeloverdracht tussen bewerkingen. Kwaliteitscontrolestations in het productieproces verifiëren kritische dimensies, zodat elke component voldoet aan de strenge vereisten voor hogedruktoepassingen.
Gespecialiseerde CNC -projecten voor industriële componenten

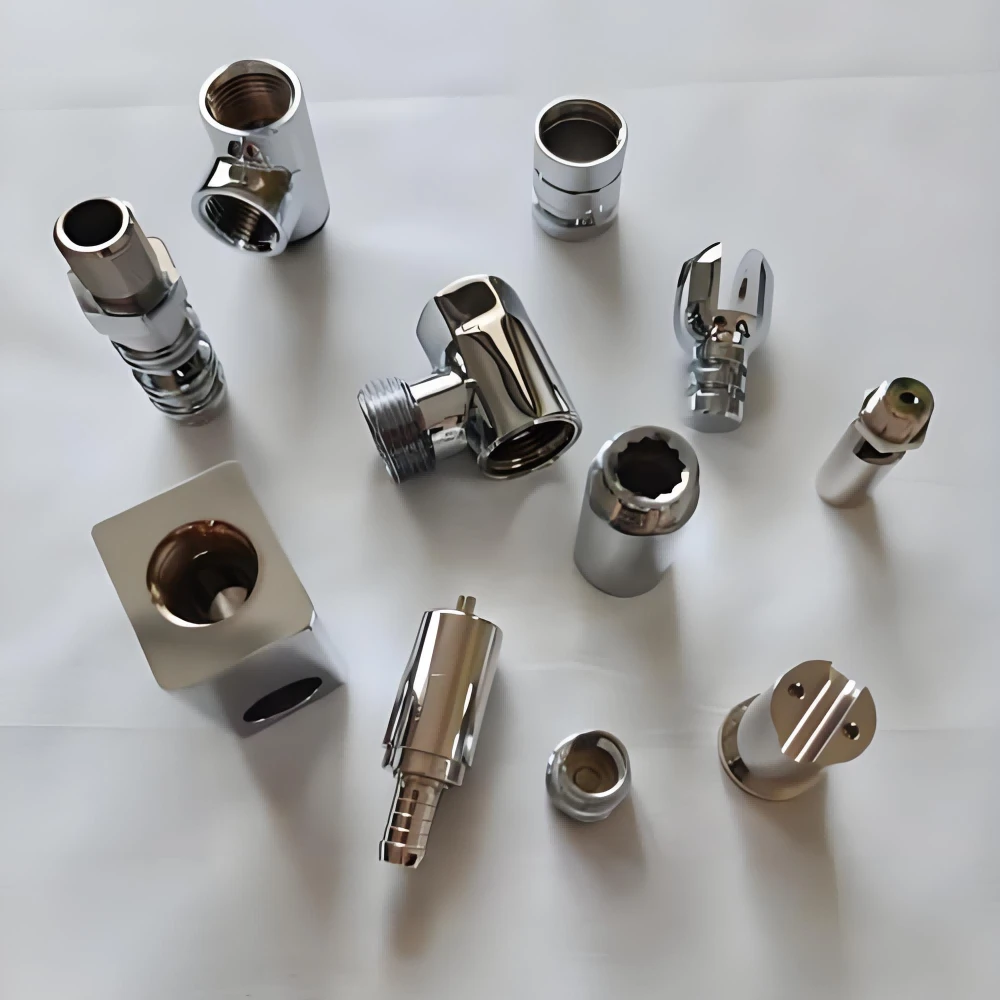

Aangepaste klepverdeelstukken
Dit CNC -project omvat het creëren van complexe verdeelstukken met meerdere interne passages die de vloeistofverdeling in industriële systemen regelen.
CNC -bewerking maakt de precieze uitlijning van interne kanalen mogelijk die onmogelijk te maken zouden zijn met conventionele methoden, het verminderen van lekkagepunten en het verbeteren van de systeemefficiëntie.
Hydraulische cilinderassemblages
Deze CNC -projecten produceren precisieboringen en zuigerstaven die het hart vormen van hydraulische systemen in industriële machines.
De strakke toleranties bereikt door CNC Honing en slijpen zorgen voor een goede afdichting en een soepele werking, kritieke factoren in de prestaties van het hydraulische systeem.
Turbinecomponenten
Complexe turbinebladen en -omgangen vertegenwoordigen enkele van de meest uitdagende CNC -projecten in de industriële productie.
Deze componenten vereisen 5-assige bewerking om hun aerodynamische profielen te creëren, met oppervlakte-afwerkingen die wrijving minimaliseren en de efficiëntie van energieconversie maximaliseren.
Precisie versnellingsbakken
CNC-projecten voor versnellingsfabrikanten omvatten hobbing-, vorm- en slijpprocessen om zeer nauwkeurige versnellingen te maken voor industriële apparatuur.
De nauwkeurige tandprofielen en dimensionale controle die worden bereikt door CNC -bewerking zorgen voor een soepele werking, minimale ruis en verlengde servicevenstraat in versnellingsbakassemblages.
Innovatie in CNC -projecten
De evolutie van CNC -technologie blijft nieuwe en innovatieve productieprojecten mogelijk maken in de industriële apparatuursector. Recente ontwikkelingen hebben de mogelijkheden uitgebreid voor wat kan worden bereikt:
Geïntegreerde productiesystemen
Moderne CNC -projecten bevatten vaak meerdere processen in één systeem. Een pompfabrikant kan bijvoorbeeld een CNC -machine gebruiken die componenten kan frezen, draaien en malen in een enkele opstelling, waardoor de behandeling en de nauwkeurigheid worden verbeterd.
Automatisering en robotica
Geavanceerde CNC -projecten integreren robotsystemen voor materiaalbehandeling, inspectie en assemblage. Dit creëert volledig geautomatiseerde productiecellen die continu kunnen lopen met minimale menselijke interventie, waardoor consistentie en doorvoer worden verbeterd.
Digitale tweelingtechnologie
Sommige geavanceerde CNC-projecten maken gebruik van digitale Twin Technology, waarbij een virtueel model van de component wordt gemaakt en getest voordat de fysieke productie begint. Dit zorgt voor optimalisatie van zowel het onderdeelontwerp als het bewerkingsproces.
Adaptieve bewerking
Innovatieve CNC-projecten bevatten sensoren en adaptieve besturingssystemen die de bewerkingsparameters in realtime kunnen aanpassen op basis van feedback van het snijproces. Deze technologie optimaliseert de levensduur van het gereedschap, verbetert de afwerking van de oppervlakte en vermindert cyclustijden.
Deze innovatieve benaderingen van CNC -projecten verleggen de grenzen van wat mogelijk is in de productie van industriële apparatuur. Door geavanceerde bewerkingstechnologieën te combineren met slimme productieprincipes, creëren de CNC-projecten van vandaag efficiëntere, betrouwbare en kosteneffectieve industriële componenten dan ooit tevoren.
Toekomstige trends in CNC -bewerking voor industriële productie
Het veld van CNC -bewerking blijft snel evolueren, aangedreven door vooruitgang in rekenkracht, softwaremogelijkheden en materiaalwetenschappen. Deze ontwikkelingen beloven de productie van industriële apparatuur verder te transformeren, met aanzienlijke implicaties voor de productie van pompen, kleppen en andere kritieke componenten.
Kunstmatige intelligentie en machine learning
AI-aangedreven CNC-systemen zullen bewerkingsparameters in realtime optimaliseren, gereedschapslijtage voorspellen en botsingen voorkomen voordat ze zich voordoen.
Voor industriële pompproductie kan dit zelf-optimaliserende processen betekenen die perfecte toleranties handhaven in duizenden productieruns.
Industrieel Internet of Things (IIOT)
Verbonden CNC -machines delen prestatiegegevens over productienetwerken, waardoor voorspellend onderhoud en procesoptimalisatie mogelijk wordt.
Deze connectiviteit zal slimmere fabrieken creëren waar pompcomponenten door de productie stromen op basis van realtime vraagsignalen.
Mensen die in containerhuizen wonen, moeten ...
Het combineren van CNC -bewerking met additieve productie maakt de productie van complexe componenten mogelijk die niet alleen met beide technologieën kunnen worden gemaakt.
Pompwaaiers met interne koelkanalen of lichtgewicht roosterstructuren kunnen een revolutie teweegbrengen in de vloeistofdynamiek in industriële systemen.
Container eengezinswoning
VR/AR -technologieën zullen de CNC -programmering en machinebediening transformeren, waardoor operators kunnen visualiseren en testen vóór de uitvoering.
Hiermee wordt de installatie gestroomlijnd voor complexe pompcomponenten en de leercurve voor het bedienen van geavanceerde CNC -machines verminderen.
Duurzaamheid in CNC -productie
Milieuoverwegingen zorgen voor belangrijke veranderingen in CNC -bewerkingspraktijken voor industriële productie. Naarmate duurzaamheid een prioriteit wordt, zijn er verschillende belangrijke trends in opkomst:
Energie-efficiënte machines
CNC-apparatuur van de volgende generatie verbruikt aanzienlijk minder energie met behoud van de productiviteitsniveaus.
Materiaalsystemen met gesloten lus
Productieprocessen zullen bewerkingschips en koelvloeistof van het bewerken en hergebruiken, waardoor het afval in de pompproductie wordt verminderd.
Milieuvriendelijke snijvloeistoffen
Biologisch afbreekbare koelmiddelen en smeermiddelen zullen traditionele producten op basis van aardolie vervangen, waardoor de impact op het milieu wordt verminderd.
Lichtgewicht componentontwerp
CNC -bewerking zal de productie van lichtere industriële componenten mogelijk maken die het energieverbruik in werking verminderen.
De evolutie van precisie
Naarmate CNC -technologie verder gaat, zullen CNC -projecten de precisiemogelijkheden van bewerkingsprocessen gebruiken die nieuwe hoogten bereiken. Dit heeft diepgaande gevolgen voor de productie van industriële apparatuur:
Geprojecteerde tolerantieverbeteringen
Deze verbeteringen in precisie kunnen CNC -projecten in staat stellen nieuwe generaties industriële apparatuur te ontwikkelen met verbeterde prestatiekenmerken. Voor pompfabrikanten betekent dit componenten die kunnen werken bij hogere druk met minder energieverbruik en verminderde lekkage.
Bovendien zal de integratie van geavanceerde metrologie (meet) systemen met CNC-machines gesloten productieprocessen creëren waar dimensionale feedback continu bewerkingsparameters aanpasst. Dit zal schroot vrijwel elimineren en herwerken bij de productie van kritische industriële componenten.
FAQ
1. V: Hoe handhaaft u de dimensionale nauwkeurigheid binnen ± 0,0001 "toleranties voor turbinebladvielen?
A: Oplossingsbenadering:
Geavanceerd toolpad programmeren: Gebruik 5-assige gelijktijdige bewerking met CAM-software die de hoog-precisie toolpath-generatie ondersteunt (zoals NX, MasterCam of Powermill)
Thermische compensatie: Implementeer realtime thermische compensatiesystemen om rekening te houden met de thermische expansie van machines en werkstuk
In-process-meting: Gebruik aanraakprobes en lasermetessystemen voor continue dimensionale verificatie tijdens het bewerken
Werkholdingstrategie: Ontwerp aangepaste armaturen met herhaalbare locatiepunten en minimaliseer klemvervorming minimaliseren
Gereedschapsbeheer: Gebruik met een zeer nauwkeurige snijgereedschappen met voorspelbare slijtagepatronen en implementeer de monitoring van gereedschapslevens
2. V: Welke CNC-strategieën voorkomen dat het uitharden van werk bij het bewerken van op nikkel gebaseerde superalys (Inconel 718, Hastelloy)?
A: Oplossingsbenadering:
Snijdende parameters: Handhaaf consistente voedingssnelheden (laat het gereedschap nooit wonen), gebruik scherpe snijranden en gebruik de juiste snelheden/feedsverhoudingen
Gereedschapselectie: Gebruik carbide -gereedschappen met tialn of keramische coatings, positieve harkhoeken en scherpe snijranden
Koelvloeistofstrategie: Breng hogedrukkoelvloeistof rechtstreeks aan bij de snijzone, overweeg cryogene koeling voor extreme gevallen
Bewerkingsaanpak: Gebruik klimfrezen, handhaven continue sneden, vermijd waar mogelijk onderbroken sneden
Werkstukvoorbereiding: Pre-stress verlicht materialen wanneer ze haalbaar zijn en behoud consistente materiële hardheid
3. V: Hoe bereik je de vereiste oppervlakte-afwerking (RA 0,4-0,8 μm) op complexe turbinebladoppervlakken?
A: Oplossingsbenadering:
Multi-fase bewerking: Implementeren van ruige, semi-afwerking en afwerkingsactiviteiten met steeds fijnere tools
Gereedschapselectie: Gebruik bal-end-molens met kleine radii voor afwerking, keramische of PCD-tools voor laatste passen
Snijcondities: Verminder de voedingssnelheden en verhoog de spindelsnelheden voor het afwerken
Machinedynamiek: Zorg voor machinestijfheid, minimaliseer trillingen door de juiste gereedschapsbehoeften en evenwichtige gereedschappen
Na verwerking: Overweeg elektrochemisch polijsten of schurende stroombewerking voor uiteindelijke oppervlakte -verbetering
4. V: Welke kwaliteitscontrolemaatregelen zorgen ervoor dat de lucht- en ruimtevaartcomponenten voldoen aan de AS9100 -normen tijdens de productie van CNC?
A: Oplossingsbenadering:
Statistische procescontrole (SPC): Implementeer realtime monitoring van kritische dimensies met controlekaarten
Eerste artikelinspectie (FAI): Volledige dimensionale verificatie van eerste delen met behulp van CMM met gedocumenteerde meetplannen
In-process inspectie: Gebruik geautomatiseerde metensystemen en aanraaksondes voor 100% kritische dimensieverificatie
Traceerbaarheidssystemen: Houd volledige materiaalcertificaten, gereedschapsrecords en procesparameters bij voor elke component
Documentatie: Implementeer digitale werkinstructies, geautomatiseerde gegevensverzameling en realtime procesmonitoring
Kalibratiebeheer: Zorg ervoor dat alle meetapparatuur is gekalibreerd en traceerbaar is voor nationale normen
5. V: Hoe optimaliseert u de levensduur van het gereedschap en minimaliseert u gereedschapsveranderingen bij het bewerken van titanium ruimtevaartcomponenten?
A: Oplossingsbenadering:
Selectie van gereedschapsmateriaal: Gebruik carbide -gereedschappen met gespecialiseerde coatings (tialn, alcrn) ontworpen voor titaniumbewerking
Snijdstrategie: Handhaven constante betrokkenheid, gebruik adaptieve clearingstrategieën, vermijd wrijven of wonen
Procesparameters: Optimaliseer de oppervlaktesnelheid (meestal 200-400 SFM voor titanium), handhaven de juiste chipbelastingen
Koelvloeistofbeheer: Gebruik overstromingskoelvloeistof of hoge drukkoelvloeistof om warmte te beheren en gereedschapslijtage te voorkomen
Optimalisatie van het gereedschapspad: Gebruik trochoidale frezen voor ruw, handhaven consistente stiefover en stepdown
Voorspellend onderhoud: Implementeer de monitoringsystemen van gereedschapslijtage en stel criteria voor gereedschapsverandering vast op basis van oppervlakte -afwerking of dimensionale drift
6. V: Welke CNC-programmeertechnieken zorgen voor herhaalbare precisie voor complexe 5-assige turbinebladbewerking?
A: Oplossingsbenadering:
Coördineren systeembeheer: Stel robuuste werkcoördinatensystemen op met meerdere referentiepunten en verificatieprocedures
Botsing vermijding: Gebruik geavanceerde CAM -simulatie om het gereedschaps-, houder- en machinaaloplaring in het hele gereedschapspad te verifiëren
Machinekinematica: Begrijp en optimaliseer de positionering van de machinebrandas om interpolatiefouten te minimaliseren
Optimalisatie na de processor: Postprocessors aanpassen voor specifieke machinekarakteristieken en besturingssystemen
Programma -verificatie: Gebruik virtuele machinaalsimulatie om programma's te verifiëren voordat de productie wordt uitgevoerd
Stel standaardisatie: Ontwikkel gestandaardiseerde installatieprocedures met gedocumenteerde armatuurontwerpen en tooltoewijzingen
Back -upstrategieën: Implementeer alternatieve bewerkingsstrategieën voor kritische operaties om de productieflexibiliteit te behouden
