Spuitgieten

Spuitgieten: een diepe duik in het proces, de typen en waarom we het gebruiken

Spuitgieten is een van die productietermen die je voortdurend in de industrie hoort. Kortom, het is een methode die wordt gebruikt om metalen onderdelen met zeer hoge precisie te produceren, waarbij meestal gebruik wordt gemaakt van specifieke spuitgietlegeringen. In dit bericht gaan we goed kijken naar wat dit proces eigenlijk inhoudt, de verschillende manieren opsplitsen waarop het kan worden gedaan, en uitzoeken waarom zoveel fabrikanten dit verkiezen boven andere beschikbare opties.

Dus, wat is spuitgieten precies?

Als mensen vragen "wat is spuitgieten", is het eenvoudigste antwoord dat het eenmetaal gietentechniek die afhankelijk is van metalen matrijzen (die eigenlijk gewoon herbruikbare mallen zijn) om het eindproduct vorm te geven. Het kernconcept is vrij eenvoudig: je neemt gesmolten metaal, giet of injecteert het in deze stalen matrijzen en laat het daar zitten totdat het stolt. Zodra het metaal weer een vaste stof is geworden, haal je het onderdeel uit de mal, doe je wat opruimwerk en is het klaar voor gebruik.

Als we het over spuitgieten hebben, hebben we het meestal over non-ferrometalen. We kijken naar materialen als aluminium, zink, magnesium en verschillende legeringen van deze metalen. Dat gezegd hebbende, is het mogelijk om andere metalen te gebruiken als ze vergelijkbare smeltpunten hebben, maar de genoemde zijn de meest voorkomende.

Als je erover nadenkt, lijkt spuitgieten eigenlijk heel erg op spuitgieten. Het belangrijkste verschil is alleen het materiaal. Bij spuitgieten gaat het meestal om gesmolten plastic, terwijl bij spuitgieten om gesmolten metaal (of soms metaalpoeder met bindmiddelen) gaat. Omdat we hier met metaal te maken hebben, vereist het proces uiteraard veel hogere temperaturen en aanzienlijk hogere drukken. Daarom moeten de mallen (matrijzen) gemaakt zijn van hoogwaardig-staal; ze moeten sterk genoeg zijn om met dat soort stress om te gaan. Plastic mallen kunnen van goedkoper materiaal worden gemaakt, maar voor metaal heb je stevig-staal nodig.

Waar gebruiken we spuitgieten?

Je ziet gegoten-gegoten onderdelen overal in verschillende industrieën. Het is heel gebruikelijk voor zaken als:

• Auto's en vrachtwagens:Zaken als motorblokken, behuizingen voor transmissies en zelfs velgen zijn vaak gegoten-.
• Elektronica:Als je kijkt naar de behuizing van je laptop, smartphone of camera, dan is de kans groot dat deze zo gemaakt is.
• Huishoudelijke apparaten:Simpele dingen zoals beugels, handgrepen aan koelkasten of koellichamen.
• Vliegmachines:De lucht- en ruimtevaartindustrie gebruikt het voor diverse fittingen en vliegtuigonderdelen.
• Fabrieksuitrusting:Industriële pompen, kleplichamen en behuizingen voor zwaar gebruik-.

Het spuitgietproces doorbreken

De feitelijke werking van het proces kan enigszins veranderen, afhankelijk van het metaal dat u gebruikt of wat het laatste onderdeel moet doen. Soms wordt het metaal er bijvoorbeeld gewoon door de zwaartekracht in gegoten, en soms wordt het er onder waanzinnig hoge druk in geschoten.

Maar als we naar een typische cyclus kijken, omvat deze over het algemeen meestal zes hoofdstappen:

1. Het creëren van de mal

Allereerst heb je een mal nodig. In deze industrie is de mal een metalen matrijs met een holle ruimte aan de binnenkant die precies lijkt op het onderdeel dat je wilt maken. Tegenwoordig gebruiken ingenieurs geavanceerde software zoals CAD en CFD om deze dingen te ontwerpen. Ze voeren simulaties uit om de stroomsnelheden, de temperatuur en de manier waarop de warmte zal verdwijnen te controleren, om er zeker van te zijn dat alles werkt voordat ze het daadwerkelijk bouwen.

Zodra het ontwerp goed is, snijden gereedschapmakers de mal uit staal met behulp van CNC-machines. Dit is een superkritische stap. Als je de tijd besteedt aan het maken van een mal van echt hoge-kwaliteit, bespaar je jezelf later veel kopzorgen, zoals slechte oppervlakken of onderdelen die niet helemaal vullen.

2. De mal klaarmaken

Voordat u kunt beginnen met gieten, moet u de mal voorbereiden. Meestal gaat het om twee helften: een vaste zijde en een bewegende zijde. Je moet de mal schoonmaken en opwarmen. Vervolgens spuit je de binnenkant in met een glijmiddel. Dit smeermiddel is belangrijk omdat het helpt de temperatuur onder controle te houden, voorkomt dat het metaal blijft plakken en het gemakkelijker maakt om het onderdeel er later uit te halen. Als het eenmaal is gesmeerd, klemt de machine de twee helften heel strak op elkaar.

3. Het injecteren van het metaal

Nu komt de belangrijkste gebeurtenis. Je moet die mal vullen met gesmolten metaal. Je kunt dit doen metZwaartekracht spuitgieten, waarbij je gewoon het metaal erin giet en de zwaartekracht het werk laat doen. Of je kunt gebruikenHogedrukspuitgieten onder hoge druk. Hier injecteer je het metaal met een druk van 100 tot 1800 bar. De hogedrukmethode is meestal beter als je dunne wanden, complexe vormen en een gladdere afwerking wilt, omdat de druk het metaal in elke kleine spleet duwt.

4. De afkoelfase

Nadat het metaal erin zit, moet je wachten. Bij het afkoelen gaat het erom het metaal te laten stollen. Je moet dit zorgvuldig controleren, want als het te snel of te langzaam afkoelt, kun je de interne structuur van het metaal beschadigen. Je hoeft eigenlijk alleen maar te wachten tot het stevig genoeg is om te bewegen.

5. Uitwerpen (het onderdeel verwijderen)

Zodra het onderdeel stevig is, maakt de machine de malhelften los. Vervolgens duwen uitwerppennen (die in de mal zijn ingebouwd) het gietstuk naar buiten. Dit kan met de hand worden gedaan, maar meestal verwerken machines dit automatisch.

6. Afwerking

Zelfs nadat het onderdeel uit is, ben je nog niet helemaal klaar. Meestal zit er extra metaal aan vast, zoals de 'lopers' of 'sprues' waar het metaal de mal binnenkwam. Die moet je afknippen. Meestal wordt dat schroot gewoon terug in de oven gegooid om opnieuw te worden gesmolten. Soms moet het onderdeel worden geschuurd of bewerkt om er perfect uit te zien, maar vaak is het al behoorlijk goed als het uit de mal komt.

De verschillende typen: warme versus koude kamer

Er zijn een paar manieren om te spuitgieten, maar de twee belangrijkste die je echt moet kennen zijn dat welHete KamerEnKoude Kamer.

Hete kamer spuitgieten

In deze opstelling wordt de oven daadwerkelijk gebouwdbinnende machine. Het wordt "hete kamer" genoemd omdat het metaal daar in de machine heet wordt gehouden. Er is een "zwanenhals" -systeem dat het metaal in de matrijs voert. Omdat het metaal er al is, gesmolten en klaar, gaat dit proces erg snel. Cycli kunnen supersnel zijn, waardoor het ideaal is voor massaproductie. Het addertje onder het gras: je kunt het niet super heet krijgen, anders beschadig je de machineonderdelen. Dit wordt dus meestal gebruikt voor metalen met lagere smeltpunten zoals zink, lood of magnesium.

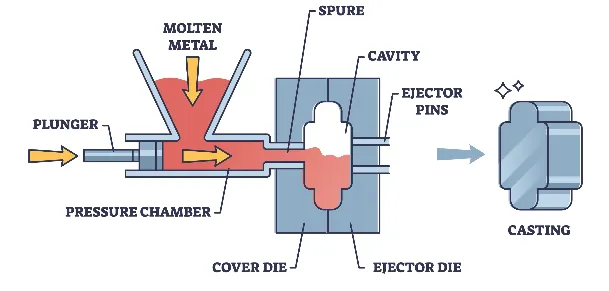

Spuitgieten in koude kamers

Dit geldt voor de metalen die bij veel hogere temperaturen smelten, zoals aluminium of koper. Je kunt deze niet in de gietmachine smelten, omdat dit het injectiemechanisme kapot zou maken. In plaats daarvan smelt je het metaal in een aparte oven in de buurt. Vervolgens gebruikt een arbeider (of een robotarm) een pollepel om het gesmolten metaal op te scheppen en in de injectiecilinder van de machine te gieten (de "koude kamer"). Vervolgens ramt een hydraulische zuiger het in de matrijs. Het is een langzamer proces dan de hetekamermethode, maar het is noodzakelijk als je onderdelen wilt die zijn gemaakt van sterkere materialen zoals aluminiumlegeringen.

Waarom houden fabrikanten van spuitgieten? (De voordelen)

Spuitgieten is niet nieuw, maar het is nog steeds een van de favorieten in de productiewereld. Dit is de reden waarom mensen eraan vasthouden:

• Complexe vormen zijn eenvoudig:Met deze methode kun je hele ingewikkelde onderdelen maken. Door de hoge druk kan het metaal zeer dunne wanden vullen die andere gietmethoden gewoon niet aankunnen.
• Ideaal voor massaproductie:Als je eenmaal de mal hebt, kun je de onderdelen ongelooflijk snel uitpompen. Het is zeer efficiënt voor het maken van duizenden of miljoenen van hetzelfde item.
• Modern en high-tech-:Het werkt goed met automatisering, robots en moderne ontwerpsoftware. Het past precies in een high-technologische fabriek.
• Goedkoop op de lange termijn:Natuurlijk kosten de machine en de mal vooraf veel. Maar de kostenper onderdeelis superlaag als u hoge volumes maakt. Het is een van de goedkoopste manieren om te werken als je veel dingen maakt.
• Gladde afwerking:De onderdelen zien er meestal heel goed uit. Vaak hoef je niet veel te polijsten of slijpen, waardoor je tijd en geld bespaart.

Het is niet perfect (de beperkingen)

Natuurlijk heeft spuitgieten ook zijn nadelen. Het is belangrijk om realistisch te zijn over wat het niet kan.

• Duur om te beginnen:Het grootste obstakel zijn de initiële kosten. Het maken van de mal (de tooling) is erg duur. Als u slechts 50 onderdelen hoeft te maken, gebruik dan geen spuitgieten. Het is alleen de moeite waard als je er duizenden verdient.
• Bellen en porositeit:Omdat je zo snel metaal naar binnen schiet, kun je turbulentie krijgen, waardoor luchtbellen in het metaal blijven zitten. Ingenieurs proberen dit op te lossen met een goed matrijsontwerp, maar het is altijd een risico.
• Groottelimieten:Je kunt hier geen grote onderdelen mee maken. Er is een limiet aan hoe groot de matrijzen en de machines kunnen worden. Als je een gigantische metalen pijp nodig hebt, heb je waarschijnlijk een andere methode nodig, bijvoorbeeldcentrifugaal gieten.

Het inpakken

Kortom: spuitgieten is in wezen een krachtpatser van de moderne productie. Hiermee kunnen we zonder al te veel gedoe complexe, lichtgewicht en sterke metalen onderdelen maken. Het verslaat oudere methoden zoals zandgieten als het gaat om snelheid en oppervlakteafwerking. Daarom is het dé keuze- voor zaken als aluminium auto-onderdelen.

Hoewel de hoge opstartkosten en omvangslimieten ervoor zorgen dat dit niet voor iedereen geschikt is, is het voor massaproductie moeilijk te verslaan. Naarmate de technologie beter wordt, met meer automatisering en betere simulaties, wordt het spuitgieten alleen maar efficiënter.
