Het algemene proces van spuitgrensproductie
Een uitgebreid overzicht van de procedures die klantproductinformatie transformeren in functionele spuitgietgiet door gedetailleerde analyse, ontwerp, bewerking en assemblage.
Het algemene proces van spuitmalfabrikant verwijst naar de uitgebreide procedure die de productinformatie van de klant transformeert via verschillende analyses, waaronder applicatie -analyse, structurele analyse en analyse van de vormverwerking. Dit complexe proces omvat het ontwerpen van drie {- dimensionale spuitmodellen en het genereren van technische tekeningen, gevolgd door de bewerking van individuele spuitmalcomponenten, het assembleren van deze componenten en uiteindelijk het creëren van een functionele spuitmal die kan worden gebruikt voor werkelijke productiedoeleinden.
Het productieproces van de spuitmal vertegenwoordigt een voortzetting van de ontwerpfase, waarbij ontwerptekeningen en drie - dimensionale modellen worden omgezet in tastbare spuitmalentiteiten door verschillende bewerkingsapparatuur en assemblageprocedures. Dit transformatieproces is cruciaal voor de productie van spuitmal, omdat het direct de kwaliteit en functionaliteit van het eindproduct beïnvloedt.
Daarom, correct en redelijkerwijs bepalen van de inhoud van de verwerkingstechnologie, technologische eigenschappen en methoden voor de schimmelcomponenten, met name het opzetten van geschikte verwerkingstechnologiecombinaties voor bewerkte oppervlakken, speelt een uiterst belangrijke rol bij het optimaliseren van het schimmelproductieproces, het verbeteren van de vooruitgang en de economie van het technologische proces en het ontwerpen van de spuitgeleidersontwerp.
In het bijzonder kan het schimmelproductieproces worden onderverdeeld in vijf verschillende fasen: technische voorbereiding, pre - verwerkingspreparaat, verwerking van de spuitmalcomponenten, assemblage met modificatie en testen en de schimmelacceptatie. Deze fasen zijn onderling verbonden en vormen een uitgebreide workflow die zorgt voor de succesvolle creatie van hoge - Kwaliteitsspuitmalproducten.
De fasen van het productieproces

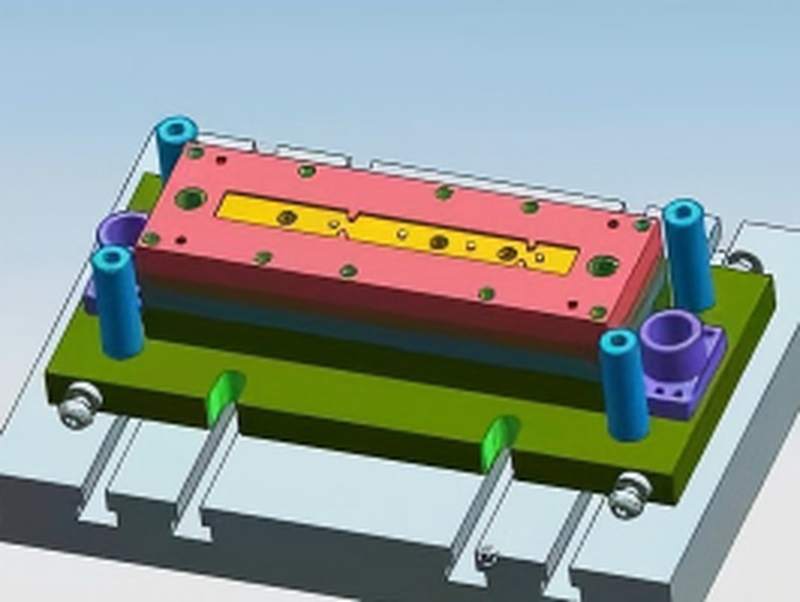

Technische voorbereidingsfase
De technische voorbereidingsfase vormt de basis voor het gehele productieproces van het schimmel en dient als de primaire basis voor daaropvolgende verwerkingsprocedures voor componenten. Deze fase heeft een aanzienlijke impact op de kwaliteit van de productie van de spuitmal, kostenbeheersing, planning en algemene managementeffectiviteit.
De werkinhoud in deze cruciale fase omvat het analyseren van productcomponentstructuren op basis van onderdelentekeningen en -vereisten, het evalueren van dimensionale nauwkeurigheidsvereisten, specificaties voor oppervlaktekwaliteit en het vormen van processen terwijl relevante documentatie wordt gegenereerd. Ingenieurs moeten het ontwerp van het spuitmodelmodel uitvoeren volgens onderdeelvereisten en het vormen van processen, waardoor uitgebreide technische tekeningen en documentatie worden gecreëerd.
Tijdens deze fase bereiden professionals de documentatie van de verwerkingstechnologie voor op basis van de ontworpen schimmelcomponentstructuren en precisievereisten. Dit omvat het vaststellen van materiaalquota, het bepalen van de verwerkingstijdquota en het schatten van schimmelkosten. Bovendien ontwikkelen specialisten op basis van de structurele kenmerken van spuitmalcomponenten numerieke controle (NC) en Computer Numerical Control (CNC) bewerkingsprogramma's die geautomatiseerde apparatuur zullen begeleiden tijdens het productieproces.

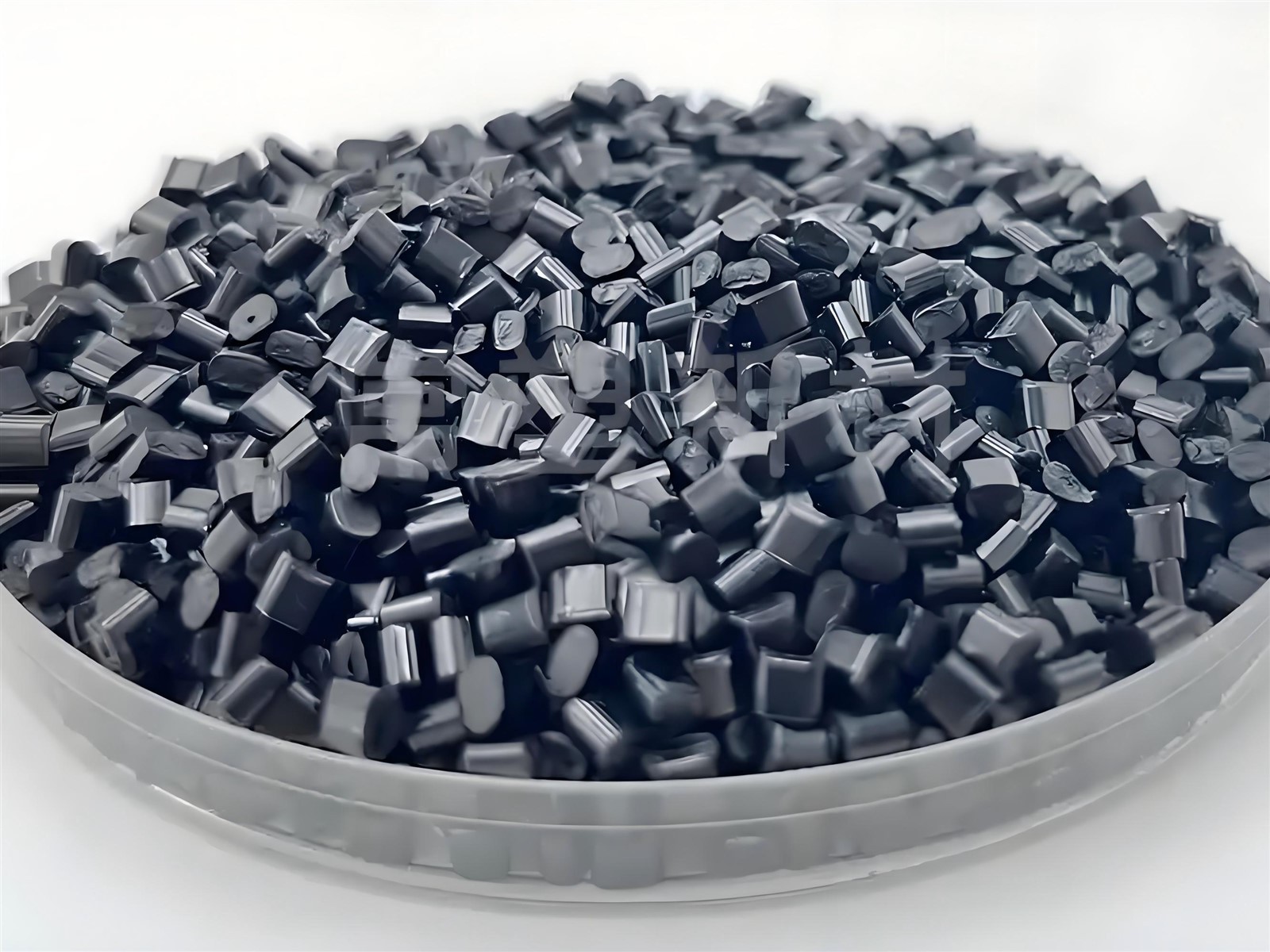

Pre - verwerkingsvoorbereidingsfase
De pre {- verwerkingsvoorbereidingsfase omvat kritisch voorbereidend werk dat de basis vormt voor succesvolle productie van de spuitgietcomponent. Het belangrijkste werkinhoud omvat het voorbereiden van spaties van componenten volgens vooraf bepaalde spuitmalcomponent blanco materialen, rekening houdend met hun typen, formulieren, maten en relevante technische vereisten.
Op basis van de verwerkingstechnologie -regelingen bereiden technici relevante elektrodenmaterialen voor die essentieel zijn voor elektrische ontladingsbewerkingsprocessen die vaak worden gebruikt bij de productie van plastic spuitgrenzen.
Voor bepaalde plaat {- type componenten die worden gebruikt in de constructie van de spuitgiet, voltooien leveranciers meestal ruwe bewerking na het knippen van het materiaal, waarmee rekening moet worden gehouden bij het regelen van de verwerkingstechnologie voor deze plaat - type componenten.
Tijdens deze fase voltooien inkoopspecialisten de bestelling van standaardcomponenten en onderdelen volgens de ontworpen schimmeltekeningen. De voorbereiding van geschikte verwerkingstools, snijwerktuigen en armaturen volgens de verwerkingstechnologie -regelingen wordt ook voltooid tijdens deze kritische voorbereidende fase.

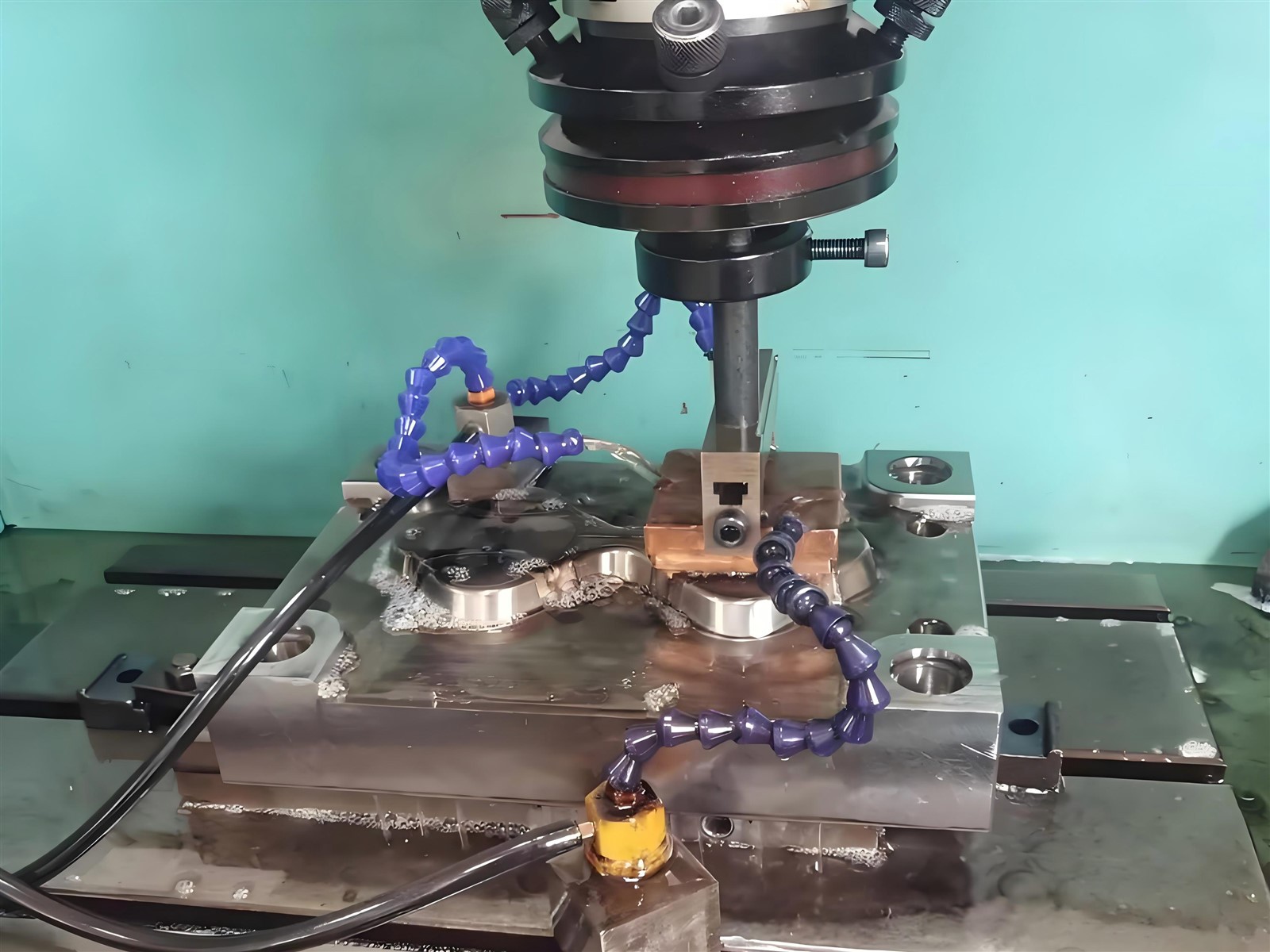

Componentverwerkingstadium
De verwerkingsfase van de spuitmalcomponenten vertegenwoordigt de belangrijkste en arbeid - intensieve fase in het gehele productieproces van de spuitmal. Deze fase omvat de grootste werklast en vereist het hoogste niveau van precisie en vaardigheden.
De primaire werkinhoud omvat het gebruik van verschillende verwerkingsapparatuur en geavanceerde verwerkingstechnologieën om de productie van schimmelcomponenten te voltooien volgens vastgestelde verwerkingsprocedures en specificaties.
Deze fase omvat meerdere geavanceerde processen, waaronder frezen, draaien, slijpen, elektrische ontladingsbewerking (EDM) en draadsneden, die allemaal bijdragen aan het creëren van precieze componenten van de spuitmal. Moderne spuitmalfabrikanten gebruiken hoog {- precisie CNC -machines die toleranties binnen microns kunnen bereiken, zodat elke spuitmalcomponent voldoet aan exacte specificaties.
De kwaliteit van het werk dat in deze fase wordt uitgevoerd, bepaalt rechtstreeks de algehele prestaties en levensduur van het afgewerkte het schimmelproduct.

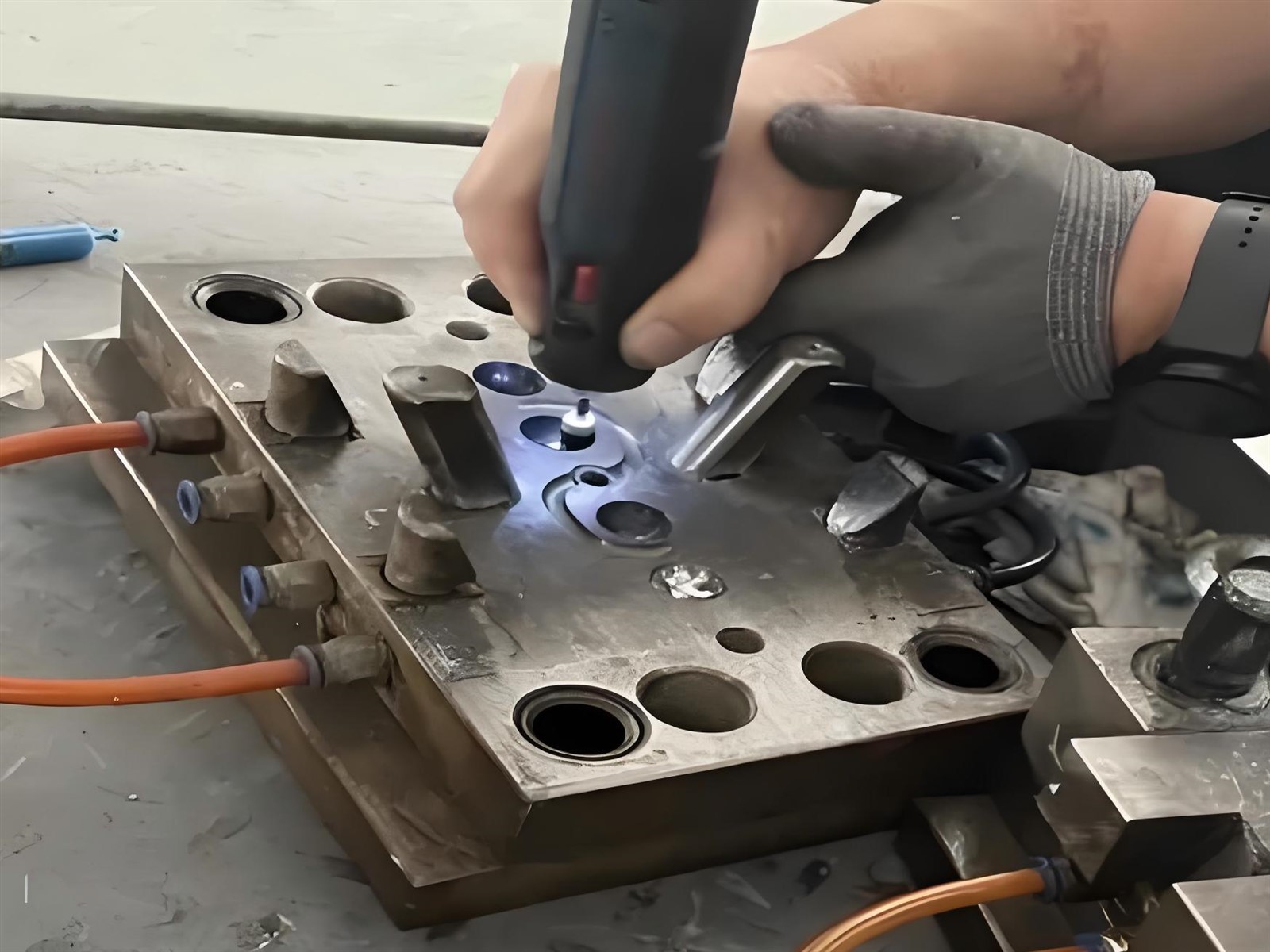

Montage- en testfase
Volgens de vereisten die zijn gespecificeerd in de ontwerptekeningen van de spuitmal, inspecteren technici de dimensionale nauwkeurigheid, positionele nauwkeurigheid en oppervlakteruwheid van verschillende componenten, onderdelen en vormende componenten. Het assemblageproces volgt gevestigde assemblageprocedures, waarbij geschoolde werknemers fitter -aanpassingen uitvoeren om eventuele assemblageproblemen die voortvloeien uit verwerkingsfouten aan te pakken.
Met continue verbeteringen in de precisie van de verwerkingsapparatuur zijn moderne fouten in de verwerking van de spuitmal aanzienlijk verminderd, wat resulteert in veel minder fitter -aanpassingswerkzaamheden in vergelijking met eerdere generaties van productie.
De testfase omvat een uitgebreide validatie van spuitmalfunctionaliteit door middel van proefstanden. Als er problemen worden ontdekt tijdens proefstolling, moet de schimmel noodzakelijke reparaties en aanpassingen ondergaan totdat deze voldoet aan de ontwerpvereisten.
Dit iteratieve proces zorgt ervoor dat het uiteindelijke spuitgietproduct betrouwbaar zal presteren in productieomgevingen. Kwaliteitscontrolepersoneel documenteert alle wijzigingen en verbeteringen die in deze fase zijn aangebracht om uitgebreide records bij te houden voor toekomstige referentie.

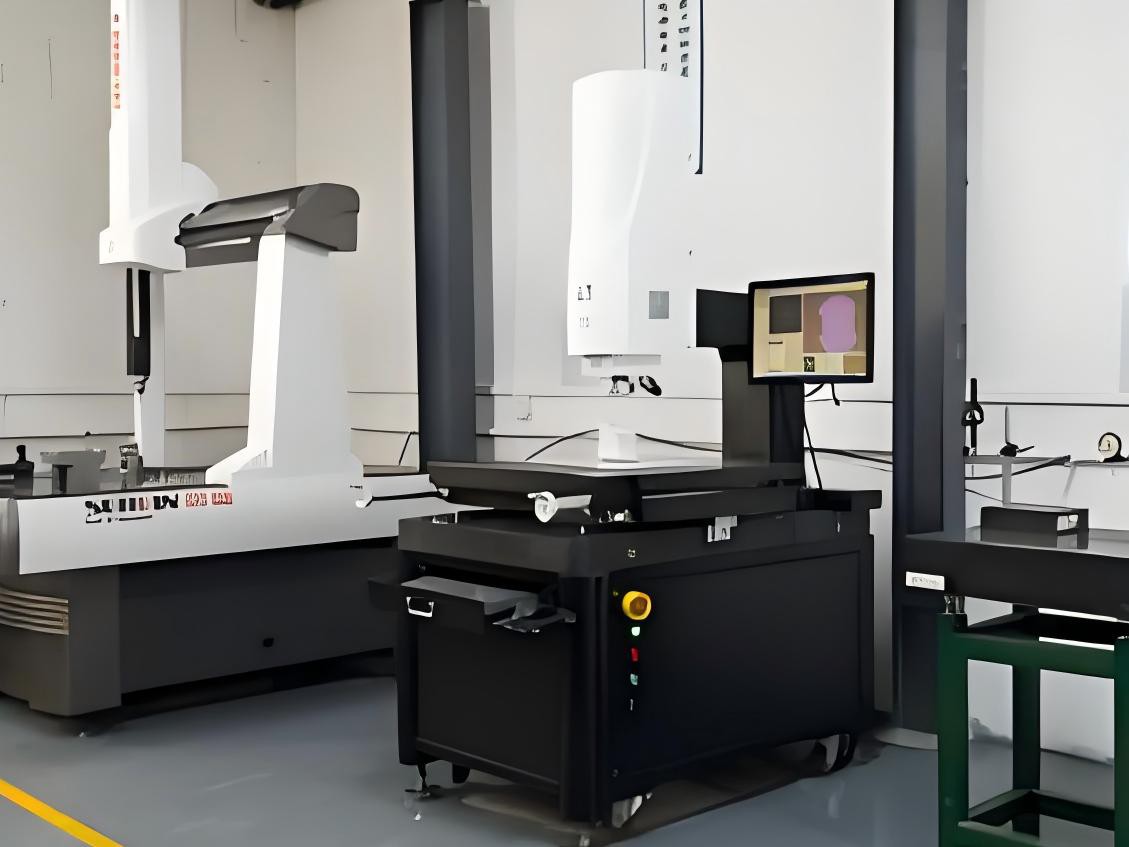

Acceptatietase
De aanvaardingsfase van de spuitmal omvat het evalueren van de rationaliteit en juistheid van zowel ontwerp- als productiekwaliteit. Op basis van de normen voor acceptatie Technische toestand voor verschillende soorten spuitvormige schimmels en contractuele bepalingen, inspecteren en evalueren specialisten de proef - gegoten onderdelen (inclusief metalen stempels en plastic componenten), spuitvormprestatieparameters en operationele kenmerken om te bepalen of de mal de verwachte functionele vereisten kan bereiken.
Dit uitgebreide evaluatieproces omvat dimensionale verificatie van gevormde onderdelen, beoordeling van spuitvormige schimmelcyclusstijden, evaluatie van de effectiviteit van het koelsysteem en de bevestiging van de functionaliteit van het ejectiesysteem. De spuitmal moet consistente prestaties in meerdere productiecycli aantonen voordat de definitieve goedkeuring wordt ontvangen.
Nadat de acceptatieprocedures van de klant succesvol is doorgegeven, wordt de mal geleverd voor productiegebruik.

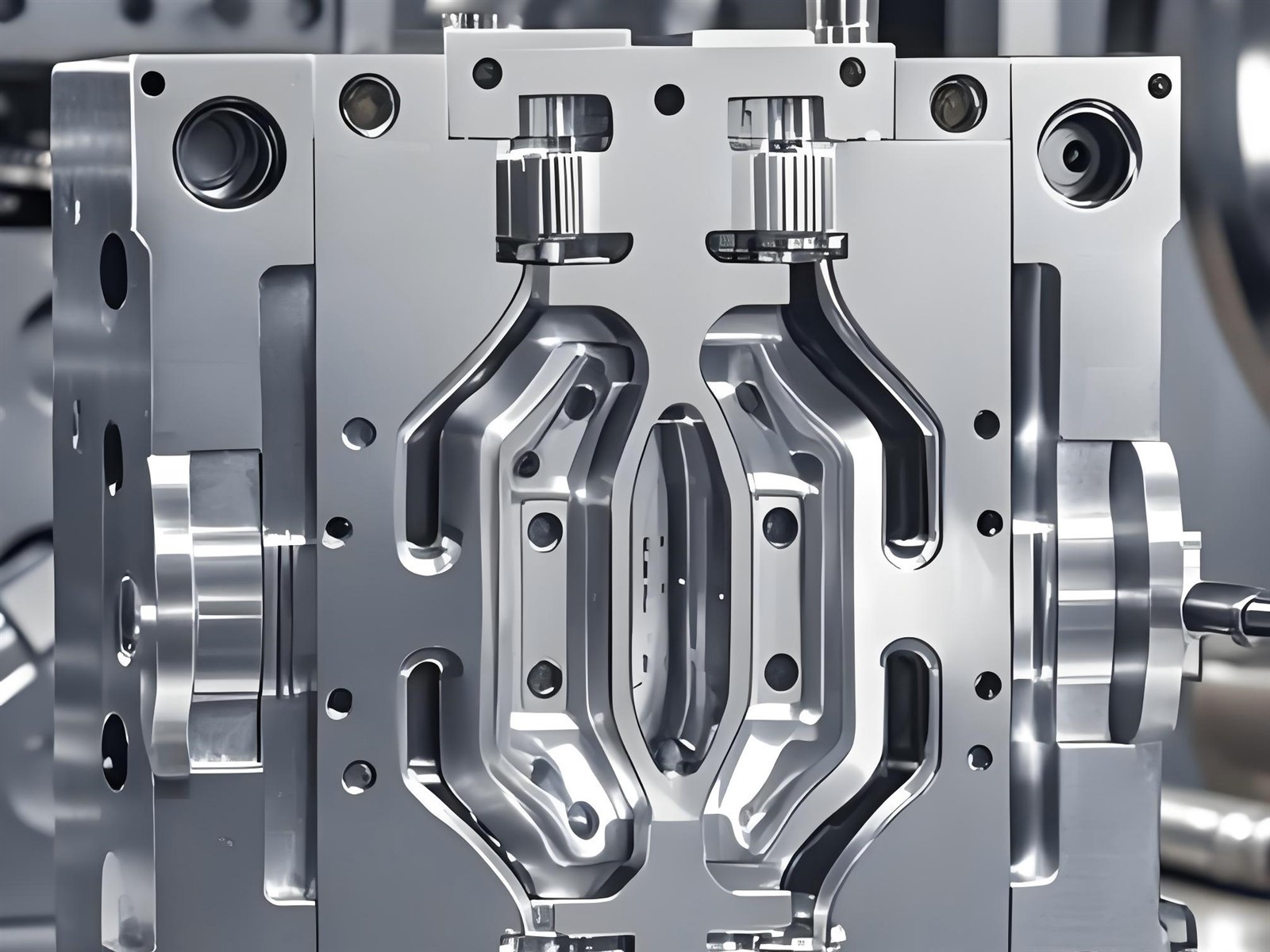

Standaardisatie en kostenoptimalisatie
Met de ontwikkeling van de standaardisatie van de spuitmal, kunnen veel standaardcomponenten en onderdelen voor de constructie van de spuitmal (zoals schimmelbases, het vinden van ringen en uitwerppennen), algemene standaardcomponenten (inclusief schroeven en paspinnen), en standaardelementen voor koel- en verwarmingssystemen worden direct gekocht of aangepast van gespecialiseerde leveranciers.
Deze standaardisatie vermindert de kosten van de productie van spuitmal en doorlooptijden en zorgt voor een consistente kwaliteit tussen verschillende spuitgietprojecten. Op basis van het hierboven beschreven spuitmalfabricageproces wordt het duidelijk dat spuitvormige schimmelfabrieken voornamelijk gericht zijn op het voltooien van niet -- standaardcomponentverwerking volgens de vereisten voor het ontwerp van de schimmel.

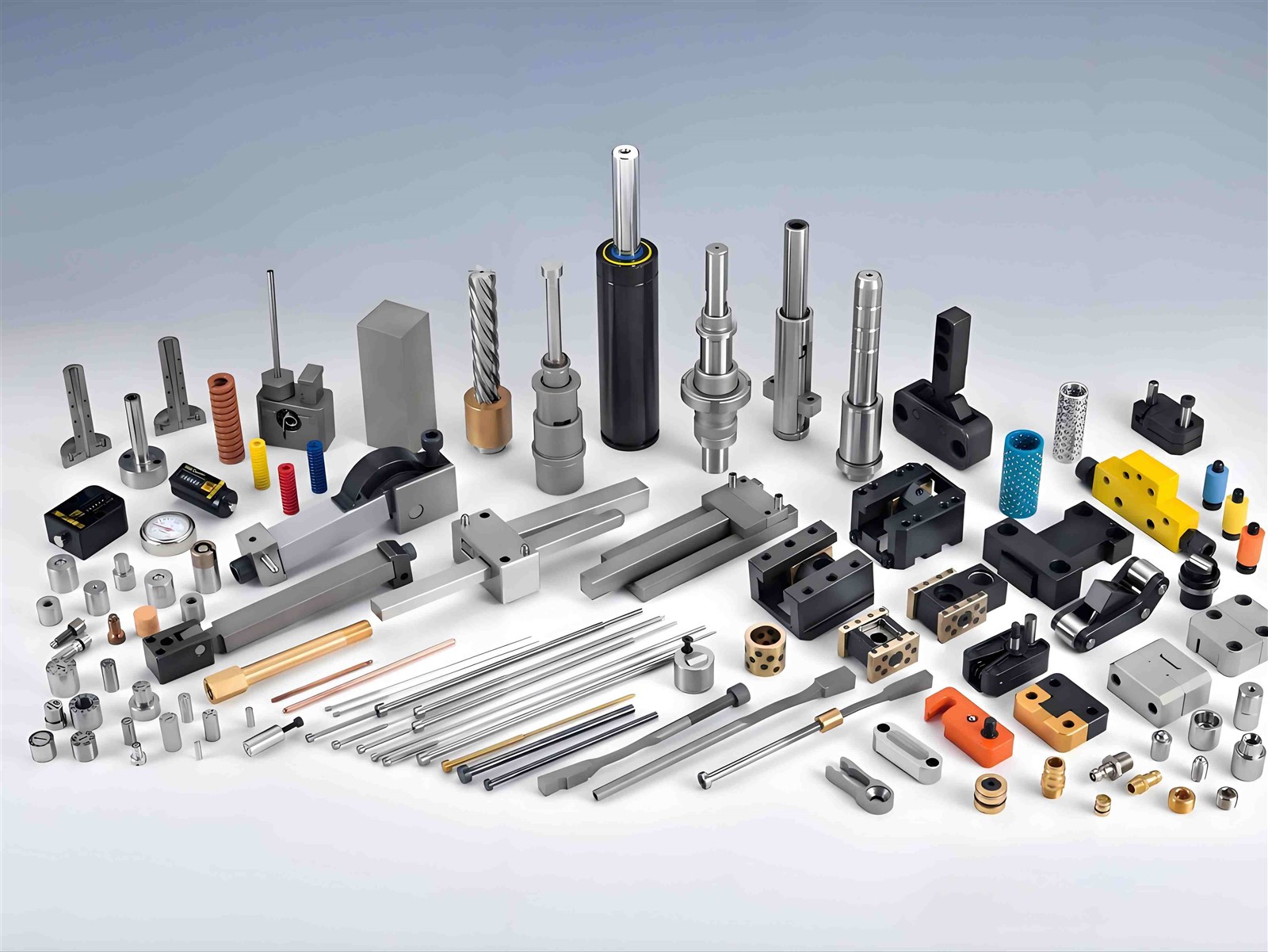

Diversiteit in schimmeltypen
De spuitgietindustrie omvat talloze gespecialiseerde categorieën, elk ontworpen voor specifieke productietoepassingen. Terwijl stempelen sterft, plastic spuitvormige schimmelsystemen, smeden sterven, gietvormen, poedermetallurgie, rubberen vormen, anorganisch materiaal vormen vormen (inclusief glasvormende mallen en keramische vormvormende mallen), en draadtekening sterft alle verschillende doeleinden, ze delen gemeenschappelijke productieprincipes.
Elk spuitgiettype heeft specifieke structuren, vereisten en toepassingen met bepaalde productieprocessen, maar ze behoren allemaal tot de bredere categorie voor spuitgietgrenzen en vertonen bepaalde overeenkomsten in hun productiebenaderingen.
Kernproductieprocessen
In het productieproces van de spuitmal, vertegenwoordigt de transformatie van grondstoffen in afgewerkte spuitgietcomponenten door vorm- en dimensionale veranderingen de verwerkingsfase van de componenten, die het hoofdgedeelte van de schimmelproductie vormt.
Het assemblageproces omvat het combineren van componenten volgens gespecificeerde technische vereisten, waardoor ze worden verbonden om spuitmal -assemblages of volledige spuitgietproducten te vormen door precieze aanpassings- en samenvoegingsactiviteiten.
De mechanische verwerking van spuitmalcomponenten en het assemblageproces vormen samen het volledige productieproces van de spuitmal. Deze geïntegreerde aanpak zorgt ervoor dat elke spuitmal voldoet aan strikte kwaliteitsnormen met behoud van kosten - effectiviteit en productie -efficiëntie.
Geavanceerde productiefaciliteiten maken gebruik van geavanceerde kwaliteitscontrolesystemen tijdens zowel verwerking- als assemblagefasen om te garanderen dat elke spuitmal consistente, betrouwbare prestaties levert.
De productie van moderne spuitgrenzen benadrukt ook de nadruk op duurzaamheid en milieuverantwoordelijkheid. Fabrikanten nemen in toenemende mate energie over - efficiënte apparatuur, recyclingprogramma's voor materiaalafval en milieuvriendelijke koelsystemen.
Deze initiatieven verminderen niet alleen de impact van het milieu van de productie van spuitmal, maar dragen ook bij aan lagere bedrijfskosten en verbeterde werkplekomstandigheden. De continue vooruitgang van spuitgiettechnologie stimuleert innovatie in meerdere industrieën, waardoor de productie van steeds complexere en precieze componenten mogelijk wordt.
Industrieaanvragen
Automotive
Complexe componenten voor interieur, exterieur en onder - de - kaptoepassingen
Ruimtevaart
High - precisiecomponenten met strikte materiaalvereisten
Elektronica
Miniatuur, ingewikkelde onderdelen voor apparaten en componenten
Medisch
Biocompatibele componenten met strakke toleranties
Technologische evolutie
De industrie voor spuitgietfabricage blijft evolueren met de voortschrijdende technologie, met innovaties zoals conforme koelkanalen, hot runner -systemen en multi {- holte -ontwerpen. Moderne spuitmalontwerpen gebruiken in toenemende mate computer - Aided Engineering (CAE) simulaties om stroompatronen, koelefficiëntie en deelkwaliteit te optimaliseren voordat de fysische productie begint. Deze technologische vooruitgang heeft een revolutie teweeggebracht in de productie van spuitgalmans, waardoor fabrikanten meer complexe en precieze componenten kunnen produceren dan ooit tevoren, innovatie in meerdere industrieën stimuleren en ons dagelijks leven verbeteren.
