Geavanceerde elektrochemische bewerking voor de productie van spuitgietengereedschap
Onderzoek naar de revolutionaire technieken die transformeren hoe complexe schimmelcomponenten worden geproduceerd met ongekende precisie en efficiëntie.
Elektrochemische bewerking is naar voren gekomen als een revolutionaire technologie bij de productie van spuitgietgereedschap, en transformeert fundamenteel hoe complexe schimmelcomponenten worden geproduceerd. Deze geavanceerde productietechniek omvat twee primaire categorieën: metaalverwijderingsprocessen door middel van elektrolytische bewerking en metaalafzettingsprocessen, waaronder electroplerende en coatingtoepassingen.
Terwijl de fundamentele theorieën die aan deze processen ten grondslag liggen in de late 19e eeuw werden vastgesteld, vonden hun wijdverspreide industriële toepassing voor spuitgietgereedschap pas na de jaren 1930 plaats. Tegenwoordig is elektrochemische bewerking een onmisbare productiemethode geworden in zowel de civiele als de defensie -industrie, met name voor het creëren van precisie -spuitgietgolven.
Fundamentele principes van elektrochemische verwerking
Het basisprincipe van elektrochemische bewerking voor spuitgietgereedschap omvat de gecontroleerde oplossing of afzetting van metalen in een elektrolytische oplossing. Wanneer twee koperelektroden zijn verbonden met ongeveer 10V DC -voedingsbron en in een CUCL₂ waterige oplossing worden ingebracht, bevat de oplossing OH⁻- en CL⁻ -negatieve ionen, samen met H⁺ en Cu²⁺ positieve ionen, die een compleet elektrisch circuit vormen.
Stroom stroomt door zowel de geleiders als de oplossing, waardoor essentiële elektrochemische reacties worden gecreëerd op de elektrode - oplossinginterface. Tijdens dit proces ondergaan ionen in de oplossing directionele beweging, waarbij Cu²⁺ positieve ionen migreren naar de kathode waar ze elektronen krijgen en reductiereacties ondergaan, puur koper afzetten.
Tegelijkertijd verliezen Cu -atomen aan het anodeoppervlak elektronen en worden ze Cu²⁺ positieve ionen die de oplossing binnenkomen. Deze directionele beweging van positieve en negatieve ionen wordt ladingsmigratie genoemd, terwijl de elektronenuitwisseling chemische reacties die optreden op elektrode -oppervlakken elektrochemische reacties worden genoemd.
Productiemethoden op basis van deze elektrochemische principes zijn gezamenlijk bekend als elektrochemische bewerking, die bijzonder waardevol is gebleken voor de productie van spuitgietengereedschap.
Elektrode -reacties
In elektrochemische bewerkingssystemen ervaart de anode elektrolytisch etsen, terwijl de kathode electroplerende afzetting ondergaat, vaak gebruikt voor het zuiveren van kopercomponenten in toepassingen met spuitgieten. De richting van de elektronenstroom en de stroomrichting zijn tegengesteld, waardoor de verwijdering van het gereguleerde materiaal of de afzetting essentieel is voor de productie van precisietools.
Elektrolytoplossingen
Elektrolyten zijn stoffen die elektriciteit leiden wanneer opgelost in water, waaronder zwavelzuur (H₂so₄), ammoniumhydroxide (NH₄OH), natriumchloride (NaCl), natriumnitraat (nano₃), natriumchloraat (Naclo₃) en natriumhydroxide (naoH). Deze vormen elektrolytische oplossingen die het medium creëren dat nodig is voor elektrochemische bewerking van spuitgietgereedschap.
Classificatie van elektrochemische bewerkingsprocessen
Elektrochemische bewerking voor spuitgietgereedschap kan worden ingedeeld in drie hoofdcategorieën op basis van operationele principes. Elke categorie biedt unieke voordelen voor specifieke productie -eisen voor spuitgieten, en biedt een uitgebreide set oplossingen voor verschillende productie -uitdagingen.

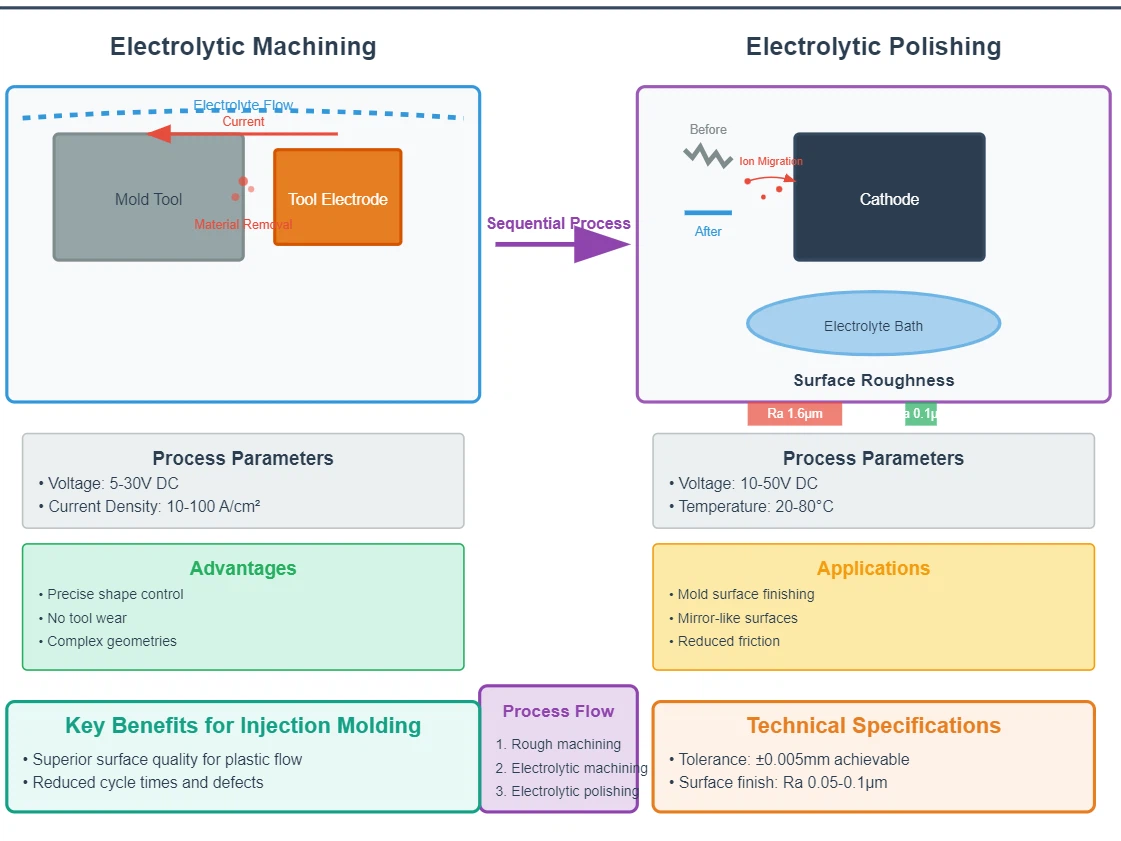

Anodische ontbindingsprocessen
Deze categorie maakt gebruik van elektrochemische anodische oplossing voor het bewerken, voornamelijk inclusief elektrolytisch bewerking en elektrolytisch polijstprocessen cruciaal voor het afwerking van spuitgietengereedschapsoppervlak. Deze processen verwijderen materiaal door gecontroleerde elektrochemische reacties, waardoor precieze vormen en gladde oppervlakken essentieel zijn voor hoge - Kwaliteitsspuitgietgereedschap.
Kathodische depositieprocessen
Deze categorie maakt gebruik van elektrochemische kathodische depositie- en coatingprocessen, die electroplating-, coating- en elektroformingtechnieken omvatten die essentieel zijn voor bescherming en verbetering van het spuitgietgeleidingsgereedschap. Deze methoden voegen materiaal toe aan oppervlakken, waardoor de duurzaamheid en de prestaties van componenten van spuitgietengereedschap worden verbeterd.

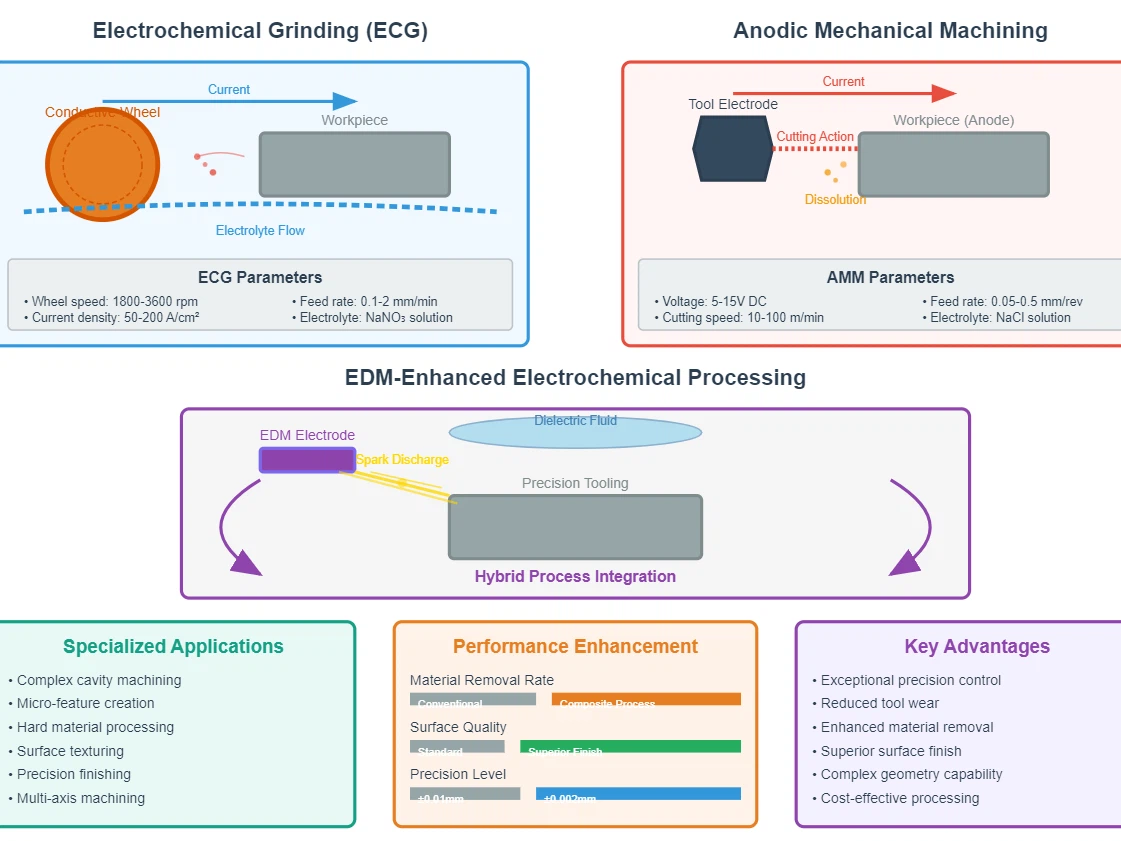

Samengestelde processen
Deze categorie combineert elektrochemische bewerking met andere productiemethoden, waardoor composietprocessen worden gecreëerd zoals elektrochemisch slijpen en anodische mechanische bewerking. Deze hybride benaderingen bevatten vaak elektrische ontladingsbewerkingseffecten voor gespecialiseerde spuitgietgolventoepassingen die uitzonderlijke precisie vereisen.
Elektrochemische bewerkingsprocessen Vergelijking voor spuitgietgereedschap
Elektrolytische bewerkingsprincipes en -toepassingen
Elektrolytische bewerking vertegenwoordigt een hoeksteentechnologie voor de productie van spuitgietengereedschap, met behulp van het principe van elektrochemische anodische oplossing van metalen in elektrolytische oplossingen om werkstukken in gewenste vormen te vormen. Tijdens het bewerken van bewerkingen maakt de gereedschapselektrode verbinding met de kathode van een DC-gestabiliseerde voeding (6-24V), terwijl het werkstuk verbindt met de anode, waardoor een specifieke opening (0,1-1 mm) tussen de twee elektroden wordt gehandhaafd.
Onder druk geëlektrolytische oplossing (0,49 - 1,96mpa) stroomt bij hoge snelheid door de elektrodehond, waardoor optimale omstandigheden worden gecreëerd voor de fabricage van het spuitgietgereedschap. Wanneer het vermogen wordt toegepast (stroom bereikt 1000-10000A), ondergaat het werkstukoppervlak de anodische ontbinding. Vanwege verschillende afstanden tussen elektrodepunten is de stroomdichtheidsverdeling niet-uniform, waarbij maximale stroomdichtheden 10-70A/cm² bereiken op de dichtstbijzijnde elektrodeafstandspunten, wat resulteert in maximale oplossnelheden op deze locaties.
Naarmate de gereedschapselektrode continu vooruitgaat bij voedingssnelheden die meestal variërend van 0,4-1,5 mm/min, ondergaat het werkstukoppervlak continue oplossing, waardoor de elektrolytische opening geleidelijk gelijk wordt gemaakt en de vorm van de gereedschapselektrode op het werkstuk repliceert, waardoor nauwkeurige spuitgolvengereedschapsgeometrieën worden gecreëerd.
Technische parameters
Voeding:DC gestabiliseerd, 6-24V
Huidig:1000-10000A
Elektrode kloof:0,1-1 mm
Elektrolytdruk:0,49-1.96mpa
Feedsnelheid:0,4-1,5 mm/min
Huidige dichtheid:10-70A/cm²
Elektrolyt:14-18% NaCl-oplossing voor staal
Chemische reacties bij elektrolytische bewerking
Anodische reacties
Voor stalen spuitgietgereedschapscomponenten dienen NaCl waterige oplossingen met massafracties van 14% -18% als gemeenschappelijke elektrolyten. De elektrolytische oplossing ondergaat dissociatiereacties waarbij H₂O dissocieert in H⁺ en OH⁻ -ionen, terwijl NaCl dissocieert in Na⁺ en Cl⁻ -ionen.
-
Fe - 2 e → fe²⁺
IJzeroplossing
-
Fe²⁺ + 2 oh⁻ → fe (oh) ₂ ↓
Hydroxide -neerslag die donkergroene vlokkende neerslag vormt
Deze neerslagen hebben een lage oplosbaarheid van het water en worden weggevoerd door elektrolytstroom, geleidelijk oxideren om geel te vormen - bruine Fe (OH) ₃ neerslaat.
Kathodische reacties
Tegelijkertijd krijgen positieve H⁺ -ionen elektronen bij de kathode, die vrij waterstofgas vormen dat tijdens het proces wordt vrijgegeven.
-
2H⁺ + 2e → H₂↑
Waterstofgasvorming
Tijdens elektrolytisch bewerking van spuitgietgereedschap lost de anode continu op als Fe²⁺, het consumerende water en de enigszins veranderende elektrolytconcentratie. Chloride- en natriumionen vergemakkelijken de elektrische geleiding zonder consumptie, waardoor NaCl -elektrolytdienst de levensduur aanzienlijk wordt verlengd wanneer deze correct wordt gefilterd en onderhouden.
Kenmerken en voordelen van elektrolytische bewerking
Elektrolytische bewerking biedt verschillende voordelen voor de productie van spuitgietengereedschap in vergelijking met conventionele bewerkingsmethoden. Deze voordelen maken het bijzonder geschikt voor het produceren van hoge - precisie, complexe spuitgietgereedschapscomponenten die moeilijk of onmogelijk te produceren zouden zijn met behulp van traditionele technieken.
Toepasselijkheid van brede materiaal
Effectively machines high-hardness, high-strength, high-toughness difficult-to-cut metals including high-temperature alloys, titanium alloys, hardened steels, stainless steels, and cemented carbides commonly used in injection molding tooling applications.
Hoge productiviteit
Grote stroomdichtheden maken snelle metaalverwijderingssnelheden mogelijk. Machinatie van de holte bereikt productiviteitsverbeteringen die meer dan vier keer die van elektrische ontladingsbewerking voor de fabricage van de spuitgietengereedschapsgereedschap, soms zelfs conventionele snijprocessen overtreffen.
Superieure precisie
De ruwheid van de oppervlakte-ruwheid tussen RA 1,25-0,2 μm zijn haalbaar, waarbij de bewerkingsprecisie ongeveer ± 0,02 mm bereikt, die voldoen aan strikte spuitgietgietengereedschapskwaliteitsvereisten voor zelfs de meest veeleisende toepassingen.
Geen mechanische stress
De afwezigheid van mechanische snijkrachten elimineert restspanningen en vervorming meestal geassocieerd met conventionele bewerking, waardoor bramen en scherpe randen voorkomen die de prestaties van spuitgietgolven kunnen in gevaar brengen.
Minimale gereedschapslijtage
Theoretisch ervaren kathodegereedschapselektroden geen slijtage, waardoor de levensduur van de spuitgietgereedschap de productieapparatuur voor spuitgieten mogelijk maakt en onderhoudsvereisten en downtime vermindert.
Complexe vormcapaciteit
In staat om complexe drie {- dimensionale vormen en contouren te produceren die moeilijk of onmogelijk te bereiken zouden zijn met conventionele bewerkingsmethoden, waardoor het ideaal is voor ingewikkelde ontwerpen van spuitgieten.
"Elektrochemische bewerking heeft het productieparadigma voor precisie -spuitgietgereedschap opnieuw gedefinieerd, waardoor de productie van complexe geometrieën met oppervlakte -afwerkingen en dimensionale nauwkeurigheid mogelijk is die voorheen onbereikbaar waren.
- International Journal of Advanced Manufacturing Technology, 2022, vol . 120, pp . 5431-5448 https://doi.org/10.1007/S00170-022-08845-x
Gas - gemengde elektrolytische bewerking
Gas - Gemengde elektrolytische bewerking vertegenwoordigt een geavanceerde techniek waarbij gassen onder druk (voornamelijk gecomprimeerde lucht, koolstofdioxide of stikstof) worden gemengd met elektrolytische oplossingen met behulp van gespecialiseerde mengapparaten, waardoor GAS - vloeibare mengsels bevatten voor een verbeterde schuilgolven van precisie.
Dit proces verbetert aanzienlijk de nauwkeurigheid van elektrolytische bewerkingen en vereenvoudiging van het ontwerp en de productie van kathode, wat leidt tot een snelle acceptatie van de productie van spuitgieten. Traditionele niet -- GAS - Gemengde smeed die bewerkingsbewerking resulteert in grote zijverklaringen, hoorn - gevormde holteopeningen, slechte vormingsprecisie en complex kathodeontwerp dat meerdere iteratieve correcties vereist.
Gas - Gemengde elektrolytische bewerking bereikt superieure vorming van precisie met kleine, uniforme zijafstandingen, verminderde oppervlakteruwheid en vereenvoudigd kathodeontwerp voor toepassingen voor spuitgieten.
Het gas - gemengde elektrolytisch bewerkingssysteem bevat gecomprimeerde lucht door sproeiers in gas - vloeistofmengkamers met introductie-, meng- en diffusiesecties, het creëren van fijne bubbels door krachtig agitatie, waardoor uniforme gas wordt gevormd - vloeibare mengsels die machinaal elektroden in werking geven.
Belangrijkste voordelen voor spuitgietgereedschap
Kleine, uniforme zijafscheidingen bij spuitgietengereedschapsholtes
Verminderde oppervlakteruwheid op kritieke gereedschapsoppervlakken
Vereenvoudigde kathodeontwerp en productie
Verbeterde stroomveldverdeling zonder dode zones
Gestabiliseerde bewerkingsprocessen voor consistente resultaten
Lagere drukvereisten die de kosten van apparatuur verlagen
Werkprincipes van gas - gemengde elektrolyten
Omdat gassen niet - geleidings- en gasbelvolumes veranderen met drukvariaties, bevatten hoog - drukgebieden kleine bellen met lage weerstand en sterke elektrolytische werking, terwijl laag - drukgebieden grote bubbels bevatten met hoge resistiviteit en zwakke elektrolytische werking.
Deze unieke weerstandskarakteristiek van gas - Gemengde elektrolyten kunnen bepaalde bewerkingszonegebieden staken met elektrolytische werking wanneer hiaten specifieke waarden bereiken (cutoff -openingen), waardoor spuitgietgolvenholten kleine, uniforme zijvrijheden behouden met hoge vormingspecie. Verminderde dichtheid en viscositeit van gas - gemengde elektrolyten in vergelijking met pure vloeistoffen maken hoge stroomsnelheden mogelijk bij lagere drukken, waardoor de stijfheidsvereisten van de apparatuur worden verminderd, terwijl krachtige gas agitatie -disperses inerte ionen worden gesloten aan elektrode -oppervlakken aan de productie van de elektrode aan de productie van de spuitgietgereeding.
Onderzoekscitatie
Volgens recent onderzoek gepubliceerd in het Journal of Manufacturing Processes, "Gas - gemengde elektrolytische bewerking toont aanzienlijke verbeteringen in oppervlakte -integriteit en dimensionale nauwkeurigheid voor complexe gereedschapsgeometrieën, met holtewand rechtheidsverbeteringen van maximaal 78% vergeleken met conventionele elektrolytische machinemethoden" (Zhang, L., L., Et al., Et al. Vol . 95, pp . 245-258, https://doi.org/10.1016/j.jmapro.2023.04.012).
Elektrolytisch reparatie slijpen en polijsten
Elektrolytisch herstel slijpen en polijsten deelt fundamentele principes met elektrolytische bewerking, het gebruik van anodische oplossing tussen bekrachtigde werkstukken (anodes) en polijsttools (kathoden) in elektrolytische oplossingen voor spuitgietgereedschapsoppervlakteafwerking. Dit proces is met name waardevol voor het bereiken van de hoge oppervlaktekwaliteit die nodig is voor precisie -spuitgietgolvencomponenten.
Procesbeschrijving
Geleidende oliestenen vervaardigd met harsbindmiddelen, grafiet en schuurmiddelen (siliciumcarbide of aluminiumoxide) dienen als polijstgereedschap, gevormd om te passen bij verwerkingsoppervlakcontouren voor optimale verfijning van spuitgieten.
Het polijstproces omvat lichte wrijving tussen hand - gehouden polijsttools en componentoppervlakken, met alleen uitstekende schurende deeltjes die contact opnemen met verwerkingsoppervlakken. Niet - Geleidende schuurdeeltjes voorkomen korte circuits tussen elektroden terwijl geleidingsgrafiet - bevattende slijpwielmatrices de stroom vergemakkelijken.
Wanneer stroom en elektrolyt door elektroden passeren, ondergaan werkstukoppervlakken elektrochemische reacties, het oplossen en vormen van dunne oxidefilms die continu worden verwijderd door schuurmiddelen van het polijstgereedschap te verplaatsen, verse metalen oppervlakken bloot te stellen aan voortdurende elektrolyse. Afwisselende elektrolytische werking en verwijdering van oxidefilms vermindert geleidelijk de ruwheid van de oppervlakte -ruwheid, het bereiken van superieure spuitgieten gereedschapskwaliteit.
Apparatuur en materialen
Polijsttools:Geleidende oliestenen met harsbinders, grafiet en schuurmiddelen
Voeding:DC met thyristor rectificatie, 0-50V verstelbaar
Huidige dichtheid:Typisch 80-100A/cm² voor spuitgietgereedschap
Elektrolyt:150G nano₃ + 50 g NaClo₃ per liter water
Elektroden:Leadconstructie, gevormd om overeen te komen met holtecontouren
Gat:Consistent 5-10 mm onderhouden tijdens de operaties
Processequentie voor spuitgietgereedschap
Componentvoorbereiding
Reinigen met benzine, chemische degreaserend, warm en koud waterspoelen, verwijdering van HCL -oxide -schaal en het uiteindelijke spoelen van koud water.
Montage en installatie
Component- en elektrode-montage met elektroden verbonden met DC-voeding negatieve terminals, werkstukken voor positieve terminals, met handhaven van 5-10 mm afstand.
Elektrolytisch polijsten
Vermogenactivering met continue elektrolytagitatie om het elektrochemische polijstproces te vergemakkelijken.
Post - verwerking
Warm en koud water reiniging, passiveringsbehandeling in 10% HC1 bij 70-95 graden gedurende 10-20 minuten, koudwaterspoelen, droogtemperatuur.
Bescherming
Toepassing van roest - preventieve olie voor bescherming en behoud van spuitgietengereedschap.
Verbetering van de oppervlaktekwaliteit voor spuitgietgereedschap
Voordelen en kenmerken van elektrolytisch reparatieslijpen en polijsten
Stress - gratis verwerking
Voorkomt thermische vervorming en stress bij componenten van spuitgietengereedschapstools met behoud van de verwerkingssnelheden onafhankelijk van de hardheid van het werkstuk.
Hoog rendement
Bereikt efficiëntieverbeteringen van meer dan tien keer handmatige polijstsnelheden, waardoor de productietijd voor spuitgietgereedschap aanzienlijk wordt verkort.
Complexe geometriecapaciteit
Krijgt moeilijk - aan - maalholtelocaties en vormen inclusief diepe groeven, smalle openingen en onregelmatige bogen met behulp van correct gevormde slijpgereedschap.
Superieure oppervlaktekwaliteit
Elektrische ontladingsbewerkte holtoppervlakken bereiken verbeteringen van oppervlakteruwheid van RA 1,25-2,5 μm tot 0,23-1,25 μm, waardoor de prestaties van de spuitgietgolven aanzienlijk worden verbeterd.
Praktische voordelen
Eenvoudige apparatuurconfiguraties, lage werkspanningen, non - giftige elektrolyten en veilige productieomstandigheden maken dit proces ideaal voor de afwerking van spuitgietengereedschapsbewerkingen.
Elektrochemische slijpbewerking
Elektrochemisch slijpen combineert elektrochemische anodische oplossing met mechanische slijpende werking voor gespecialiseerde spuitgietengereedschapsfabricage. Deze hybride benadering maakt gebruik van de voordelen van beide processen om superieure resultaten te bereiken voor bepaalde tooltoepassingen voor spuitgieten.
Procesmechanica
Werkstukken maken verbinding met positieve terminals van DC -voeding, terwijl elektrochemische slijpwielen (geleidende slijpwielen) verbinding maken met negatieve terminals. Uitste schuurbare deeltjes van elektrochemische slijpwielen behouden specifieke elektrolytische openingen met gereguleerde elektrolytinjectie.
Bij DC -stroomactivering ondergaan werkstuk (anode) metalen oppervlakken elektrochemische oplossing terwijl metaalatomen elektronen verliezen en ionen worden opgelost in elektrolyten. Tegelijkertijd combineert elektrolytzuurstof met metaalionen, waardoor dunne oxidefilms worden gevormd op werkstukoppervlakken met hoge elektrische weerstand die de anodische oplossing vertraagt.
Hoog - snelheid roterende slijpwielen verwijderen continu oxidefilms weggelaten door elektrolytstroom, waardoor afwisselende anodische oplossing en mechanische slijpacties ontstaan die continu werkstukoppervlakken etsen, waardoor gladde oppervlakken worden gevormd met specifieke dimensionale precisie ideaal voor spuitgolvengereedschapstoepassing.
Kenmerken
Brede verwerkingsbereiken met een hoge productiviteit voor de productie van spuitgietengereedschap
In staat om elke hoge - hardheid te bewerken, hoog - taaiheid metalen materialen bij gebruik van geschikte elektrolyten
Hoge bewerkingsprecisie en superieure oppervlaktekwaliteit met ruwheid typisch onder 0,16 μm
Verminderde slijtage van de slijpwiel vergeleken met conventionele methoden
Minimale thermische effecten voor het voorkomen van malenbranden, scheuren en verbrandingsfenomenen
Toepassingen bij spuitgietgereedschap
Machinatie moeilijk - naar - Proces spuitgietgolvenmaterialen inclusief hoog - hardheid legeringen
Gecementeerde carbide -spuitgietgeleidingsoppervlakte knijpen met verticale elektrochemische oppervlakte -slijpmachines
Procesreductie door ruwe bewerkingsstappen te elimineren voor bepaalde componenten voor spuitgietengereedschapstools
Verbeterde verwerkingsefficiëntie door verminderde slijtage van de slijpwiel- en verbandvereisten
Verbeterde slijpkwaliteit door warmte, scheuren, brandwonden en vervorming bij het spuitgietgereedschap te elimineren
Slijpwielslijtage vergelijking
Elektroforming -verwerking voor spuitgietgereedschap
Elektroforming -verwerking maakt gebruik van metalen elektrolytische depositie voor het repliceren van metalen producten, het delen van fundamentele principes met elektropleren, terwijl dikkere afzettingslagen nodig zijn met specifieke dimensionale en vormprecisie die in staat is om scheiding van originele patronen te scheiden. Dit proces is bijzonder waardevol voor het creëren van complexe spuitgietgereedschapsgeometrieën met uitzonderlijke oppervlaktekwaliteit en dimensionale nauwkeurigheid.
Basic elektroforming principes
Basiselektroforming -principes omvatten geleidende originele patronen die dienen als kathoden, elektroformerende materialen als anodes en metaalzoutoplossingen die elektroclusmaterialen bevatten als elektrocluserende oplossingen. DC -voedingwerkzaamheden kunnen metaalionen in elektroforming -oplossingen in staat om elektronen bij kathoden te krijgen, waardoor het afzetten van metaalatomen op patroonoppervlakken wordt gereduceerd, terwijl anodemetaalatomen elektronen verliezen en positieve ionen worden die continu oplossen in elektrovende oplossingen, waarbij constante metaalionconcentraties worden gehandhaafd.
Oorspronkelijk patroon elektroclused laag geleidelijke verdikking tot vereiste dikte gevolgd door scheiding van originele patronen levert elektroclevercomponenten op met oppervlaktepatronen tegenover originele patronen. Dit proces maakt nauwkeurige replicatie van complexe vormige oppervlakken voor spuitgietgereedschapstoepassingen mogelijk met minimale oppervlakteruwheid, terwijl afzonderlijke patronen meerdere elektroformeerde componenten kunnen produceren met een uitstekende vorm en dimensionale consistentie.
Voordelen
Nauwkeurige complexe oppervlakte -replicatie
Minimale oppervlakteruwheid
Uitzonderlijke dimensionale consistentie
Enkele patronen voor meerdere producties
Eenvoudige apparatuur en eenvoudige werking
Beperkingen
Langzame elektroformerende snelheden (tientallen tot honderden uren)
Moeite met het bereiken van uniforme gietlagen op scherpe hoeken
Potentiële vervorming in grote, dunne gietstukken
Niet geschikt voor het laden van de impact
Beperkte materiaalsterkte vergeleken met vaste metalen
