Moderne plastic spuitgietende diensten en schimmelproductietechnologie
De productiewereld is een revolutie teweeggebracht door geavanceerde plastic spuitgietende diensten, die de hoeksteen van de moderne massaproductie zijn geworden. Ondanks de grote verscheidenheid aan schimmeltypen die vandaag beschikbaar zijn, die elk verschillende functies in verschillende industrieën bedienen, delen de componenten waaruit deze schimmels bestaat vaak vergelijkbare of identieke structurele kenmerken.
Deze gemeenschappelijke kenmerken stellen ons in staat om systematisch schimmelonderdelen efficiënt te classificeren en te verwerken, waardoor plastic spuitgietdiensten toegankelijker en kosten - effectief voor bedrijven wereldwijd effectief zijn.
Functionele structuur en componenten van spuitvormen
Bij het onderzoeken van de ingewikkelde wereld van de constructie van de spuitmal, moeten we begrijpen dat deze precisietools zijn onderverdeeld in verschillende functionele systemen op basis van hun specifieke doeleinden. Het uitgebreide karakter van moderne plastic spuitgietdiensten vereist een diep begrip van de rol van elke component in het algemene productieproces.
Vormend gedeelte
Het hart van elke spuitvorm, bestaande uit holteplaten, kerncomponenten, het vormen van pennen, het vormen van ringen en verschillende inzetstukken die in direct contact komen met het vloeiende plastic materiaal.
Gating -systeem
De cruciale route waardoor gesmolten plastic van het spuitmondstuk van de spuitgietmachine naar de schimmelholte reist, inclusief spruemkanaal, hardlopersystemen, poorten en koude slugputten.
Guide mechanismen
Zorg voor precieze positionering en soepele begeleiding om een nauwkeurige en stabiele afsluiting van bewegende en vaste schimmelhelften te garanderen, waaronder geleiders, leidingen bussen en conische oppervlakken positioneren.
Het uitwerpmechanisme
Verwijdert voltooide onderdelen uit de mal na het vormen, inclusief uitwerppennen of mouwen, stripperplaten, uitwerpplaten, retourpennen en sprue -trekkers.
Zijactie en kern trekken
Schakelvorming van complexe onderdelen met ondersneden of zijkenmerken mogelijk maken, met hoekpennen, nokpennen, schuine richtingen, lifters, wigblokken, hoekschuifjes, tandwielen en reksystemen.
Temperatuurbesturingssystemen
Reguleer de verwerkingstemperatuur van de schimmel door koel- of verwarmingsregelingen, gebruik waterkanalen, koelgroeven, koperen leidingen en verschillende elektrische of vloeistof - gebaseerde verwarmingselementen.
Venting Systems
Laat gassen ontsnappen uit de schimmelholte tijdens injectie, voornamelijk door ventilerende groeven en gecontroleerde klaring tussen parende oppervlakken om brandtekens en defecten te voorkomen.
Stempelende functionele structuur en componenten
Terwijl spuitgemengingen de kunststofindustrie domineren, biedt het begrijpen van stempelende matrijzen waardevolle context voor het bredere productielandschap. De basisstructuur van stempels kan worden onderverdeeld in proces - gerelateerde onderdelen en hulpcomponenten, elk spelende specifieke rollen in het metaalvormingsproces.
Proces - gerelateerde onderdelen
Werkende componenten:Voornamelijk bestaan uit stoten, sterft, punch - die combinaties en snijrandinzetstukken die het materiaal direct vormen.
Positioneringselementen:Neem het lokaliseren van pennen, stoppennen, pilootpennen, geleiderplaten en zijkanten die zorgen voor een nauwkeurige plaatsing van materiaal.
Stripping en uitwerpapparaten:Omvatten drukkussens, stripperplaten, uitwerpers, drijvende pennen en duwplaten die de onderdeelverwijdering en materiaalbehandeling vergemakkelijken.
Hulpcomponenten
Geleidecomponenten:Omgaan met hoofdletters, gidsbussen en geleiderplaten die tijdens de werking afstemming behouden.
Ondersteuning en klemcomponenten:Bestaan uit bovenste en onderste matrijsplaten, die schachten, achtergrondplaten, spacerplaten en reisbeperkers die structurele integriteit bieden.
Bevestiging en diverse onderdelen:Neem schroeven, pitpennen, bronnen, lifthandgrepen en ondersteuningsbeugels op die de montage voltooien.
Classificatie van schimmelonderdelen voor productie
Ondanks de vele componenten die schimmelstructuren vormen, met hun gevarieerde functies, vormen en gebruikseisen, stelt het analyseren van hun structurele verwerkingskenmerken ons in staat om ze in het algemeen in vier hoofdcategorieën te classificeren. Dit classificatiesysteem helpt plastic spuitgietende diensten hun productieprocessen efficiënter te organiseren.
Schacht- en buscomponenten
Neem de mal -geleideposten, geleidingsbussen, sprue -bussen, die schachten en lokalisatieringen op. Deze rotatie -symmetrische onderdelen vereisen precieze cilindrische oppervlakken en hebben vaak complexe interne geometrieën.
De productie van deze componenten vereist hoog - precisie draaien en slijpende bewerkingen, daarom behouden gevestigde plastic spuitgietende diensten geavanceerde bewerkingsmogelijkheden.
Pin- en staafcomponenten
Omvat ejectorpennen, retourpennen, duwstangen en sprue -trekkers. Hoewel schijnbaar eenvoudig, vereisen deze onderdelen nauwkeurige dimensionale controle en oppervlakte -afwerkingen om een betrouwbare werking over miljoenen cycli te garanderen.
De kwaliteit van deze componenten heeft direct invloed op de levensduur en betrouwbaarheid van mallen die worden gebruikt in plastic spuitgieten.
Plaatcomponenten
Neem schimmelbases, rugplaten, stripperplaten, duwplaten en afstandsblokken op. Deze grote, platte componenten vormen de structurele basis van schimmels en vereisen uitgebreide frezen-, boren- en slijpwerkzaamheden.
De precisie van plaatcomponenten beïnvloedt de algehele nauwkeurigheid van assemblages, waardoor ze kritieke elementen zijn in professionele plastic spuitgieten.
Componenten vormen
Omvatten stoten, sterft, kernen en holtes die het product rechtstreeks vormen. Dit zijn vaak de meest complexe en dure vormcomponenten, die vaak ingewikkelde drie - dimensionale geometrieën bevatten.
De expertise die nodig is om deze componenten te produceren, onderscheidt premium plastic spuitgietende diensten van basisactiviteiten.

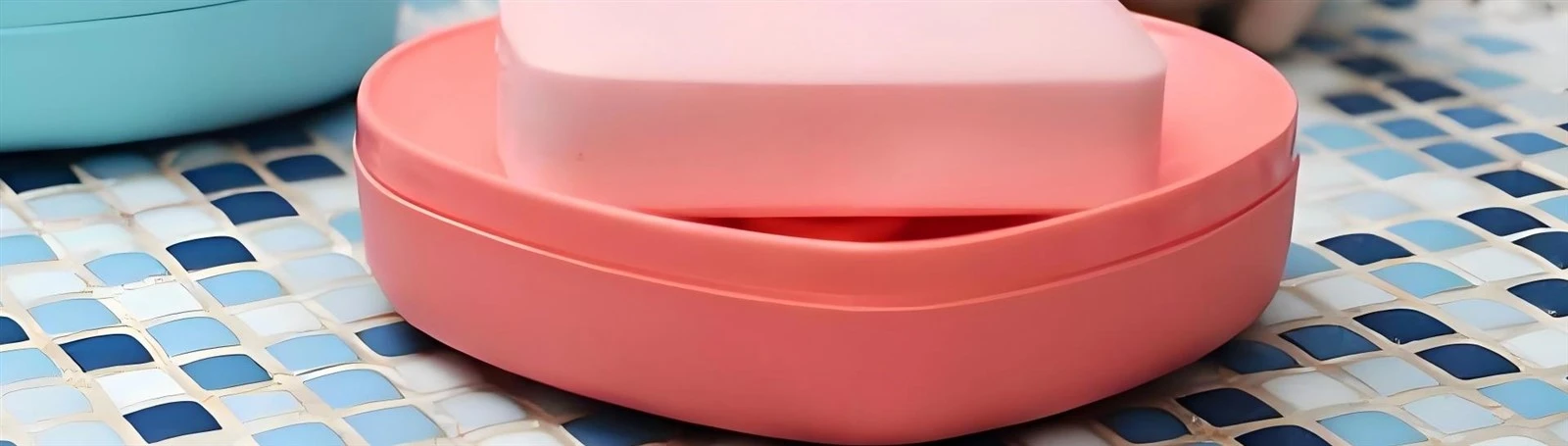

Voorbeeld: Soap Box Spuiting Mold
Als voorbeeld een soapbox -spuitmal nemen, kunnen we zien hoe verschillende componenten worden geclassificeerd binnen de totale montage. Dergelijke mallen zijn meestal gebouwd op gekochte standaardmalbases, met aangepaste componenten toegevoegd om de specifieke productgeometrie te maken. Deze aanpak, gewoonlijk gebruikt door plastic spuitgieterservices, evenwicht kosten - effectiviteit met aanpassingsvereisten.
Oppervlakte geometrieanalyse en verwerkingsmethoden
Hoewel schimmelcomponenten verschillende vormen vertonen, onthult het analyseren van de basisoppervlakgeometrie van elk onderdeel drie fundamentele vormen die alle uitdagingen voor schimmelproductie definiëren. Het begrijpen van deze oppervlaktetypes is essentieel voor plastic spuitgietervices om passende verwerkingsstrategieën te ontwikkelen.
Rotatie -oppervlakken
Neem externe cilindrische oppervlakken op, interne cilindrische oppervlakken en conische oppervlakken gevonden op as - Type onderdelen.
Deze oppervlakken vereisen draaiende bewerkingen voor ruwe vorming, gevolgd door slijpen voor precisieafwerking. Moderne plastic spuitgietende diensten gebruiken CNC -draaibanken en cilindrische slijpmachines om strakke toleranties te bereiken.
Vlakke oppervlakken
Omvat de platte gezichten van plaatcomponenten en de eindvlakken van schachten.
Hoewel conceptueel eenvoudig, vereist het bereiken van de vlakheid, parallellisme en loodrechtheidseisen zorgvuldige aandacht voor het opstellen, gereedschap en procescontrole. Geavanceerde plastic spuitgietende diensten gebruiken precisie oppervlakte -slijpers en CNC -freesmachines.
Complexe gebogen oppervlakken
Neem voorgevormde profielen en drie - dimensionale vormen van het vormen van componenten op.
Deze oppervlakken vertegenwoordigen de grootste productie -uitdaging en vereisen meestal multi {- as CNC -frezen- of EDM -processen. De mogelijkheid om deze oppervlakken nauwkeurig te produceren, stelt plastic spuitgietervices in staat geavanceerde producten te creëren.
De essentie van de verwerking van schimmelcomponenten ligt in het oplossen van de productie -uitdagingen die worden gepresenteerd door deze drie basisoppervlaktypen. Voor rotatie- en vlakke oppervlakken volstaan conventionele mechanische snijprocessen vaak voldoende voor basisgeometrieën, hoewel hoge - precisievereisten mogelijk CNC -verwerkingsmethoden vereisen. Gebogen oppervlaktebewaking is voornamelijk afhankelijk van CNC -frees- of bewerkingscentra, terwijl geometrieën die moeilijk blijken te zijn voor mechanische verwerking, mogelijk gespecialiseerde elektrische ontladingsbewerking of andere niet -- traditionele methoden vereisen. Bovendien vereisen de materiaaleigenschappen van componenten en hun specifieke vereisten voor oppervlakteconjecten zorgvuldig geplande verwerkingsstrategieën op maat gemaakt op elke unieke situatie.
Productietechnologieën
Conventionele mechanische snijprocessen gebruiken meestal algemeen - Purpose Machine Tools voor de productie van schimmelcomponenten. In deze traditionele aanpak gebruiken werknemers aanvankelijk conventionele freesmachines, draaibanken en soortgelijke apparatuur voor ruw en semi - afwerkingsbewerkingen, waarna bekwame gereedschapsmakers handmatige correctie, slijpen en polijsten uitvoeren.
Hoewel deze verwerkingsmethodologie lijdt aan een lage productie -efficiëntie, langdurige doorlooptijden en kwaliteitsconsistentie -uitdagingen, waarbij de nauwkeurigheid van de componenten sterk afhankelijk is van de vaardigheidsniveaus van de operator, blijft het algemeen gebruikt in plastic spuitgietgoten vanwege de lagere apparatuurbeleggingsvereisten en veel veelzijdigheid voor machinetool.
De blijvende relevantie van traditionele verwerkingsmethoden in de moderne productie kan niet over het hoofd worden gezien. Ondanks technologische vooruitgang blijven deze technieken onmisbaar voor ruwheid en semi - afwerkingsbewerkingen die voorafgaan aan precisie -bewerking en elektrische ontladingsverwerking.
Geavanceerde CNC -productietechnologieën
Computer -numerieke bedieningsmacheling vertegenwoordigt een kwantumsprong in de productie van schimmelproductie. Door CNC -freesmachines, CNC -draaibanken en machinecentra te gebruiken voor ruwheid, semi - afwerking en afwerkingsbewerkingen, samen met hoge -}} precisie -vorming slijpen en jig grinders voor het verwerken van hitte - behandelde componenten met verhoogde componenten met verhoogde hardheid, deze geavanceerde benadering productie -efficiëntie.
De voordelen van CNC -technologie reiken verder dan alleen automatisering. Deze systemen bieden een ongekende herhaalbaarheid, waardoor plastic spuitgietende diensten in staat zijn om consistente kwaliteit in grote productieruns te behouden. De mogelijkheid om complexe programma's op te slaan en op te roepen betekent dat herhaalopdrachten kunnen worden verwerkt met minimale installatietijd, waardoor de respons op de behoeften van de klant wordt verbeterd.
In vergelijking met conventionele mechanische verwerking vereist CNC -apparatuur echter een aanzienlijk hogere initiële kapitaalinvesteringen. De kostenoverwegingen strekken zich verder uit dan de aankoop van apparatuur om softwarelicenties, training, onderhoud en tooling op te nemen.
Speciale verwerkingsmethoden omvatten voornamelijk elektrische ontladingsbewerking (EDM), de elektrische afvoerbewerking van draad (WEDM), chemisch etsen, elektrochemische bewerking en elektroformingprocessen. Voor schimmelcomponenten die moeilijk of onmogelijk te voltooien blijken te zijn door mechanische verwerking, bieden deze speciale verwerkingsmethoden levensvatbare alternatieven die de mogelijkheden van plastic spuitgietende diensten uitbreiden.
EDM -technologie heeft een revolutie teweeggebracht in de productie van complexe holten en ingewikkelde details in gehard staal. Door gecontroleerde elektrische lozingen te gebruiken om materiaal te eroderen, kan EDM scherpe interne hoeken, diepe ribben en complexe texturen produceren die conventionele snijgereedschappen zouden vernietigen.
Draad EDM biedt uitzonderlijke nauwkeurigheid voor het produceren van - functies in geharde materialen. Het vermogen om complexe profielen te snijden met wanden loodrecht op of onder gecontroleerde hoeken van het referentieoppervlak, maakt WEDM onmisbaar voor het produceren van precisie -schimmelcomponenten.
Integratie van productietechnologieën
De moderne benadering van schimmelproductie erkent dat geen enkele technologie optimale oplossingen biedt voor alle uitdagingen. Succesvolle plastic spuitgietende diensten integreren meerdere verwerkingsmethoden, waardoor de sterke punten van elk worden gebruikt om superieure resultaten efficiënt en economisch te bereiken.
Ontwerpintegratie
Deze integratie begint in de ontwerpfase, waar ingenieurs niet alleen functionele vereisten beschouwen, maar ook beschikbare productiemethoden. Door te ontwerpen voor de productie, verlagen de plastic spuitgietende diensten de kosten en verbeteren ze de kwaliteit.
Procesplanning
Het bepalen van de optimale reeks bewerkingen, het selecteren van geschikte apparatuur voor elke stap en het vaststellen van de juiste overdrachtsprocedures tussen processen dragen allemaal bij aan de algehele efficiëntie.
Kwaliteitscontrole
Kwaliteitscontrole moet meerdere technologieën omvatten. Verschillende verwerkingsmethoden kunnen verschillende inspectietechnieken en acceptatiecriteria vereisen, gecoördineerd in een samenhangend systeem.
Toekomstige trends in schimmelproductie
De evolutie van de vormtechnologie van schimmelproductie gaat door in een versnellend tempo, aangedreven door eisen voor hogere precisie, kortere doorlooptijden en grotere complexiteit. Inzicht in deze trends helpt plastic spuitgietgietende diensten zichzelf te positioneren voor toekomstig succes.
Automatisering en digitalisering
Van geautomatiseerde toolwisselaars en robotachtige werkstukbehandeling tot digitale tweelingsimulaties en kunstmatige intelligentie - aangedreven procesoptimalisatie, technologie vermindert de menselijke interventie en verbetert de consistentie en efficiëntie. Vooruit - Het denken van plastic spuitgietende diensten investeren in deze technologieën om concurrentievoordelen te behouden.
Additieve productie
3D -printtechnologieën beginnen traditionele subtractieve processen aan te vullen. Hoewel ze nog niet geschikt zijn voor alle schimmelcomponenten, bieden ze unieke voordelen voor conforme koelkanalen, snelle prototyping en lage - volumeproductie. Progressieve plastic spuitgietende diensten onderzoeken hoe deze technologieën hun mogelijkheden kunnen verbeteren.
Duurzaamheid
Milieuoverwegingen beïnvloeden steeds meer keuzes voor technologie. Energie - efficiënte apparatuur, recycling van snijvloeistoffen en materialen, en processen die afval minimaliseren worden standaardverwachtingen. Verantwoordelijke plastic spuitgietende diensten erkennen dat milieubeheer en zakelijk succes in toenemende mate met elkaar verweven zijn.
Data Analytics
Door procesgegevens te verzamelen en te analyseren, kunnen plastic spuitgietgietende diensten optimalisatiemogelijkheden identificeren, onderhoudsbehoeften voorspellen en effectiever kwaliteit naleving aantonen. De mogelijkheid om gegevens te benutten voor continue verbetering, zal de marktleiders in toenemende mate scheiden van volgers.
Terwijl we naar de toekomst kijken, is het duidelijk dat succesvolle plastic spuitgietende diensten die zullen zijn die het traditionele vakmanschap effectief in evenwicht brengen met het snijden van - edge -technologie, waardoor de flexibiliteit wordt gehandhaafd om aan verschillende vereisten te voldoen en tegelijkertijd de efficiëntie te bereiken die nodig is voor concurrerende prijzen. De voortdurende evolutie van productietechnologie belooft opwindende kansen voor diegenen die bereid zijn om verandering te omarmen met behoud van de focus op fundamentele kwaliteitsprincipes.
