CNC -bewerking van schimmelcomponenten
De productie -industrie is de afgelopen decennia getuige geweest van opmerkelijke technologische vooruitgang, met name op het gebied van computer -numerieke controle (CNC) bewerking voor de productie van spuitgieten. Dit geavanceerde proces vertegenwoordigt de ruggengraat van moderne schimmelproductie, waardoor zeer precieze componenten essentieel zijn voor verschillende industriële toepassingen.
De integratie van geavanceerde CNC -apparatuur, geavanceerde programmeertechnieken en gespecialiseerde software zoals UG (Unigraphics) heeft een revolutie teweeggebracht in hoe spuitgietvormen zijn ontworpen en vervaardigd, waardoor een uitzonderlijke nauwkeurigheid en efficiëntie in het productieproces worden gewaarborgd.
Inzicht in CNC -technologie in schimmelproductie
CNC -bewerkingsapparatuur vormt de basis van de productie van moderne spuitgieten. Deze geavanceerde machines werken via computer - gecontroleerde systemen die digitale ontwerpen vertalen in fysieke componenten met ongekende precisie. De primaire categorieën van CNC -apparatuur die bij de productie van schimmels worden gebruikt, omvatten verticale bewerkingscentra, horizontale bewerkingscentra, CNC -freesmachines, CNC -draaibanken en elektrische ontladingsmachines (EDM).
Verticale bewerkingscentra zijn met name cruciaal voor de productie van spuitgieten, omdat ze een uitstekende toegankelijkheid bieden voor complexe holte en kernbewerkingsactiviteiten. Deze machines hebben meestal drie tot vijf bewegingsassen, waardoor ingewikkelde geometrieën essentieel zijn in het moderne schimmelontwerp.
De spindelsnelheden kunnen variëren van 8.000 tot 40.000 tpm, waardoor zowel ruw- als afwerkingsactiviteiten op geharde staalmaterialen worden gebruikt die vaak worden gebruikt in de constructie van spuitgieten.
Horizontale bewerkingscentra bieden unieke voordelen voor het produceren van componenten met grote spuitgieten. Hun configuratie zorgt voor een betere chipevacuatie en de mogelijkheid om meerdere zijden van een werkstuk in een enkele opstelling te bewerken. Dit vermogen vermindert de productietijd aanzienlijk en verbetert de nauwkeurigheid door herpositioneringsfouten te minimaliseren. Moderne horizontale bewerkingscentra bevatten vaak palletsystemen die continue productie mogelijk maken met behoud van uitzonderlijke precisienormen die nodig zijn voor spuitgieten.
Geavanceerde functies en mogelijkheden
High - snelheidsbewerking
Maakt verminderde cyclustijden mogelijk met behoud van superieure oppervlaktekwaliteit die essentieel is voor spuitgieten.
Gereedschapsbeheer
Magazinessystemen met automatische wisselaars zijn geschikt voor 40-120 tools voor complexe spuitgieten.
Thermische compensatie
Handhaaft de dimensionale nauwkeurigheid ondanks temperatuurschommelingen tijdens uitgebreide bewerking.
De integratie van sombesystemen in CNC -machines heeft een revolutie teweeggebracht in kwaliteitscontrole voor spuitgieten. In - Procesmetingsmogelijkheden zorgen voor reële - tijdverificatie van kritische dimensies, zodat elke component voldoet aan strikte specificaties. Deze technologie is bijzonder waardevol bij het producerenvormen voor plastic injectieToepassingen waar dimensionale nauwkeurigheid de productkwaliteit rechtstreeks beïnvloedt.
Lineaire motortechnologie heeft de prestaties verbeterd van moderne CNC -apparatuur die wordt gebruikt bij de productie van spuitgieten. Deze directe - aandrijfsystemen elimineren mechanische transmissiecomponenten, wat resulteert in hogere versnellingspercentages, verbeterde positioneringsnauwkeurigheid en verminderde onderhoudsvereisten. De verbeterde dynamiek maakt een snellere productie van complexe vormgeometrieën mogelijk met behoud van de kwaliteit van het oppervlakte -afwerkingskwaliteit essentieel voorplastic spuitgietenToepassingen.
CNC -programmering

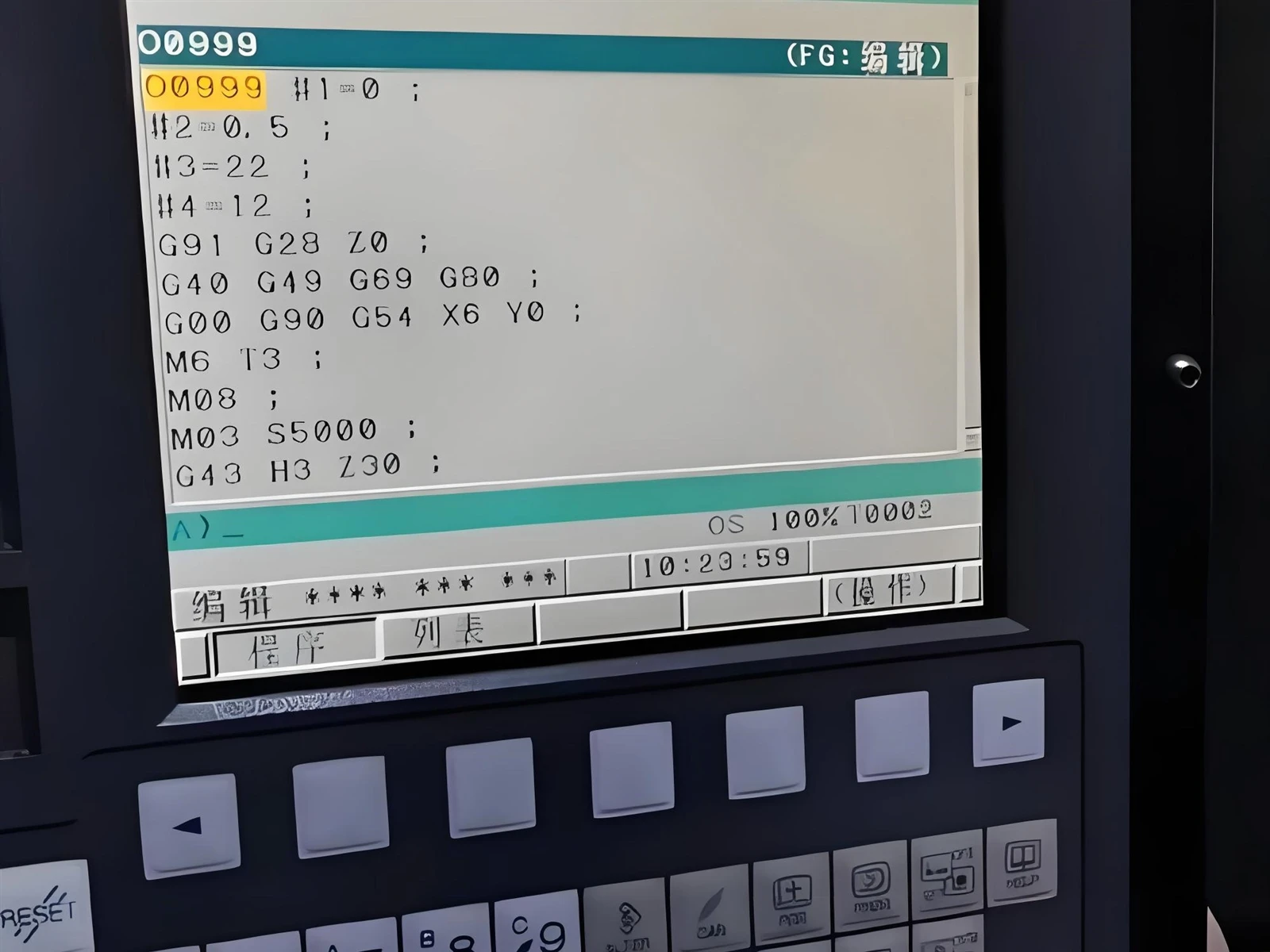

Fundamentele programmeerconcepten
CNC -programmering voor spuitgietvormen vereist een uitgebreid begrip van zowel bewerkingsprincipes als schimmel - specifieke vereisten. Het programmeerproces begint met het analyseren van het schimmelontwerp om optimale bewerkingsstrategieën te bepalen. Programmeurs moeten rekening houden met factoren zoals materiaaleigenschappen, gereedschapselectie, snijparameters en de specifieke vereisten van de geometrie van spuitgieten.
"De precisie van CNC -programmering correleert rechtstreeks met de kwaliteit van spuitgietende schimmels. Zelfs kleine programmeerfouten kunnen leiden tot significante dimensionale onnauwkeurigheden die de functionaliteit van de uiteindelijke gevormde producten in gevaar brengen."
- International Journal of Precision Manufacturing, 2022
G - code en m - code vormen de basis van CNC -programmeertaal. Deze gestandaardiseerde opdrachten besturingsmachines, spilbewerkingen, koelvloeistofstroom en gereedschapsveranderingen. Voor de programmering van spuitgieten moet speciale aandacht worden besteed aan de vereisten van de oppervlakte -afwerking, omdat deze rechtstreeks invloed hebben op de kwaliteit van de spuitgegoten onderdelen. Programmeerstrategieën moeten de efficiëntie in evenwicht brengen met precisie en ervoor zorgen dat kritieke functies zoals afscheidslijnen, ejector -pinlocaties en koelkanalen nauwkeurig worden bewerkt.
De selectie van snijparameters speelt een cruciale rol bij de productie van spuitgieten. Voedingssnelheden, spindelsnelheden en snijdiepte moeten worden geoptimaliseerd voor elk materiaal- en bedrijfstype. Bij het bewerken van gehard staal dat vaak wordt gebruikt in spuitgieten, kunnen conservatieve parameters nodig zijn om gereedschapslijtage te voorkomen en de dimensionale nauwkeurigheid te behouden.
Omgekeerd zorgen zachtere materialen zoals aluminium voor prototype -spuitgietvormen toe voor agressievere snijparameters.
Geavanceerde programmeertechnieken
Moderne CNC -programmering voor spuitgietvormen bevat geavanceerde technieken om de productie -efficiëntie en kwaliteit te optimaliseren. Hoge - snelheidsbewerkingstrategieën maken gebruik van trochoidale freespaden die consistente chipbelastingen behouden en tegelijkertijd de slijtage van het gereedschap verminderen. Deze technieken zijn bijzonder gunstig bij het bewerken van diepe holtes in spuitgieten, waar conventionele methoden kunnen leiden tot gereedschapsafbuiging of slechte chipevacuatie.
Adaptieve clearingstrategieën hebben een revolutie teweeggebracht in roughing -operaties voor spuitgieten. Deze algoritmen passen automatisch snijparameters aan op basis van materiaalbetrokkenheid, waarbij de optimale chipdikte tijdens de bewerking wordt gehandhaafd. Deze benadering vermindert de bewerkingstijd aanzienlijk en verlengt de levensduur van het gereedschap, waardoor het ideaal is voor het produceren van grote spuitgieten met complexe geometrieën.
Research in manufacturing engineering confirms that "advanced programming techniques have transformed injection molding molds production by enabling more efficient material removal while maintaining tighter tolerances. The implementation of five-axis machining alone has reduced setup times by up to 50% for complex mold geometries, directly contributing to lower production costs and faster time-to-market."
- Journal of Manufacturing Science and Engineering, 2023, https://doi.org/10.1115/1.4055892
Vijf {- Axis Simultane Machining is steeds belangrijker geworden bij de productie van spuitgieten. Deze mogelijkheid zorgt voor bewerkingscomplex ondersnijdingen en concepthoeken zonder meerdere opstellingen, waardoor de nauwkeurigheid wordt verbeterd en de productietijd wordt verkort. Het programmeren van vijf - asbewerkingen vereisen geavanceerde botsingsdetectie- en simulatiemogelijkheden om een veilige en efficiënte bewerking van waardevolle spuitgietencomponenten te garanderen.
Volgens onderzoek gepubliceerd in het International Journal of Advanced Manufacturing Technology, heeft "de implementatie van geavanceerde CAM-strategieën in schimmelproductie de productiviteitsverbeteringen aangetoond van 30 - 40%, terwijl tegelijkertijd de oppervlaktekwaliteit verbetert. Specifiek heeft de acceptatie van high-speed machinetechnieken met geoptimaliseerde gereedschapsbewerkingen door 60% in complexe cavity-productie" (Zhang ET AL. CNC-bewerkingsparameters voor de productie van spuitmal, "https://doi.org/10.1007/S00170-023-11234-8). Deze bevinding onderstreept het cruciale belang van geavanceerde programmeertechnieken in de productie van moderne spuitgieten.
Ug - gebaseerde CNC -programmering
De schimmelontwerpmodule binnen UG voldoet specifiek aan de unieke vereisten van spuitgieten. Het bevat gespecialiseerde functies voor het maken van afscheidsoppervlakken, het ontwerpen van runner -systemen en het positioneren van uitwerpmechanismen. Deze tools stroomlijnen het ontwerpproces en zorgen voor de fabricage, kritieke factoren in de productie van succesvolle spuitgieten.
De CAM -functionaliteit van UG biedt uitgebreide oplossingen voor het programmeren van CNC -bewerkingen die nodig zijn bij de productie van spuitgieten. De software ondersteunt verschillende bewerkingsstrategieën, van eenvoudige 2.5 - asbewerkingen tot complexe vijf-as gelijktijdige bewerking. De geavanceerde algoritmen optimaliseren gereedschapspaden voor efficiëntie met behoud van de oppervlaktekwaliteit die essentieel zijn voor spuitgietenmalentoepassingen.
CAM -programmeerworkflow in UG
De CAM -programmeerworkflow in UG voor spuitgieten begint met het importeren of maken van het 3D -model. De geometrieanalysetools van de software helpen bij het identificeren van functies die specifieke bewerkingsstrategieën vereisen. Voor spuitgietvormen omvat dit het herkennen van ontwerppoeken, ondersnijder en fijne details die van invloed zijn op programmeerbeslissingen. De software suggereert automatisch geschikte bewerkingsstrategieën op basis van geometriekarakteristieken.
Gereedschapsbibliotheekbeheer
Cruciaal voor efficiënte spuitgieten programmeren. De software onderhoudt uitgebreide databases van snijtools, inclusief geometrische parameters, het snijden van gegevens en informatie over toolhouder.
Dit gecentraliseerde management zorgt voor consistentie tussen programmeeractiviteiten en helpt bij het optimaliseren van de selectie van de tools voor specifieke spuitgieten Materialen en functies.
Ruige bewerkingen
Gebruik geavanceerde algoritmen om materiaal efficiënt te verwijderen uit spuitgietengemengingen. De holte -frees -bewerkingen van de software herkennen automatisch gesloten gebieden en genereren optimale gereedschapspaden.
Variabele diepte van snijstrategieën past zich aan aan veranderende geometrie, waarbij consistente materiaalverwijderingssnelheden worden gehandhaafd.
Geavanceerde UG -functies voor schimmelproductie
UG's afwerkingsactiviteiten bieden een uitzonderlijke controle over oppervlaktekwaliteit bij de productie van spuitgieten. De software biedt verschillende strategieën, waaronder constante sint -jakobsschelp, constante stepover en afwerking van variabele as. Deze opties stellen programmeurs in staat om de precieze vereisten van oppervlakteafwerking te bereiken die essentieel zijn voor hoge - Kwaliteitsspuitgieten. De oppervlakte -analysetools van de software helpen te controleren of geprogrammeerde bewerkingen gespecificeerde oppervlakteruwheidswaarden zullen bereiken.
Elektrode -ontwerp en programmering vertegenwoordigen kritieke aspecten van spuitgietende mallen productie aangepakt door UG. De software bevat gespecialiseerde tools voor het maken van EDM -elektroden die nodig zijn voor functies die niet conventioneel kunnen worden bewerkt. Geautomatiseerde elektrode -extractie uit de geometrie van de holte stroomlijnen dit proces, terwijl de geïntegreerde CAM -functionaliteit zowel in een enkele omgeving programmeren van zowel elektrode- als holtemachinebewerkingsbewerkingen mogelijk maakt.
De simulatiemogelijkheden binnen UG zijn essentieel voor het verifiëren van de programma's voor spuitgieten vóór de daadwerkelijke bewerking. De software biedt uitgebreide machinesimulatie, inclusief volledige kinematische modellen van CNC -apparatuur. Hierdoor kunnen programmeurs potentiële botsingen detecteren, gereedschapspaden verifiëren en cyclustijden optimaliseren voor de productie van spuitgieten. Materiaalverwijderingssimulatie helpt het bewerkingsproces te visualiseren en eventuele resterende voorraad of gutsen te identificeren.
Integratie en gegevensbeheer
De integratiemogelijkheden van UG verbeteren de workflowefficiëntie bij de productie van spuitgieten. De associativiteit van de software zorgt ervoor dat ontwerpwijzigingen automatisch de overeenkomstige CAM -bewerkingen bijwerken, waardoor programmeerfouten en herwerken worden verminderd. Deze functie is met name waardevol in de ontwikkeling van spuitgieten waar de ontwerp iteraties gebruikelijk zijn. De software onderhoudt volledige geschiedenisbomen, waardoor programmeurs bewerkingen kunnen wijzigen met behoud van stroomafwaartse processen.
Post - verwerking in UG converteert geprogrammeerde bewerkingen in machine - specifieke code voor spuitgietende mallen productie. De software bevat een uitgebreide bibliotheek met post - processors voor verschillende CNC -controllers. Aanpasbare post - Processors maken optimalisatie mogelijk voor specifieke machinemogelijkheden en werkvloervereisten. Deze flexibiliteit zorgt ervoor dat programma's die worden gegenereerd voor spuitgietende schimmels efficiënt kunnen worden uitgevoerd op beschikbare apparatuur.
Template - gebaseerde programmering in UG versnelt spuitgieten mallen CAM -programmering. Gestandaardiseerde sjablonen leggen best practices vast voor gewone vormfuncties zoals koelkanalen, uitwerppengaten en schuifmechanismen. Deze sjablonen kunnen worden aangepast om aan de bedrijfsnormen te voldoen en automatisch worden toegepast op vergelijkbare geometrieën. Deze benadering zorgt voor consistentie en tegelijkertijd de programmeertijd verkort voor de productie van spuitgieten.
Kwaliteitscontrole en optimalisatie
Kwaliteitscontrole bij CNC -bewerking van spuitgietvormen vereist systematische benaderingen tijdens het productieproces. In - procesinspectie met behulp van probe -systemen verifieert kritische dimensies tijdens het bewerken. Deze echte - Tijdfeedback maakt onmiddellijke correcties mogelijk, waardoor schroot en herwerken in waardevolle componenten van de spuitgieten voorkomen.
Coördinatenmeetmachines (CMM) bieden uiteindelijke verificatie van voltooide mallen tegen ontwerpspecificaties.
De meting van de oppervlakteafwerking is cruciaal voor de kwaliteit van de spuitgieten. Profilometers meten de ruwheid van het oppervlak om de naleving van specificaties te waarborgen die rechtstreeks gevormde onderdeelkwaliteit beïnvloeden. Voor spuitgieten die optische of uiterlijk onderdelen produceren, kunnen de vereisten voor de afwerking van het oppervlak extreem streng zijn, waardoor gespecialiseerde afwerkingstechnieken nodig zijn. De relatie tussen oppervlakte -afwerking en gedeeltelijke afgifte -kenmerken maakt deze parameter kritisch in schimmelprestaties.
Procesoptimalisatie voor de productie van spuitgieten Mogs omvat continue verbetering van de programmeer- en bewerkingsstrategieën. Gegevensverzameling van productieactiviteiten helpt mogelijkheden te identificeren voor cyclustijdvermindering en kwaliteitsverbetering. Moderne CNC -apparatuur biedt gedetailleerde operationele gegevens die kunnen worden geanalyseerd om de snijparameters te optimaliseren voor specifieke spuitgietenmaterialen en geometrieën. Deze gegevens - aangedreven aanpak zorgt voor concurrerende productie van hoge - kwaliteitsvormen.
Ontwikkelingstrends en technologieën
De toekomst van CNC -bewerking voor spuitgietvormen blijft evolueren met de voortschrijdende technologie. Kunstmatige intelligentie en machine learning beginnen de programmeerstrategieën te beïnvloeden, waardoor gereedschapspaden automatisch worden geoptimaliseerd op basis van historische gegevens. Deze technologieën beloven de efficiëntie en kwaliteit in de productie van spuitgieten verder te verbeteren, terwijl de afhankelijkheid van programmeur -expertise wordt verminderd.
Additieve integratie
Hybride machines die additieve en subtractieve mogelijkheden combineren, maken het maken van conforme koelkanalen en complexe kenmerken in spuitgieten.
Digitale tweeling
Virtuele representaties maken simulatie van volledige productieprocessen mogelijk, waardoor de ontwerp- en productiestrategieën voor spuitgieten optimaliseren.
AI -optimalisatie
Kunstmatige intelligentie -algoritmen optimaliseren gereedschapspaden en snijparameters voor spuitgieten op basis van historische prestatiegegevens.
Additieve productie -integratie met traditionele CNC -bewerking biedt nieuwe mogelijkheden voor de productie van spuitgieten. Hybride machines die additieve en subtractieve mogelijkheden combineren, maken het maken van conforme koelkanalen en complexe interne kenmerken onmogelijk met conventionele methoden. Deze technologie is met name veelbelovend voor spuitgietenvormen die geavanceerd thermisch beheer vereisen voor optimale cyclustijden en deelkwaliteit.
Digitale Twin Technology transformeert hoe spuitgietvormen worden ontworpen, vervaardigd en onderhouden. Virtuele representaties van fysieke schimmels maken simulatie van volledige productieprocessen mogelijk, van bewerkingen door spuitgieten. Deze uitgebreide aanpak helpt bij het optimaliseren van schimmelontwerp- en productiestrategieën en het voorspellen van onderhoudsvereisten voor spuitgieten tijdens hun operationele levensduur.
CNC -bewerkingstechnologie, geavanceerde programmeertechnieken en geavanceerde software zoals UG hebben de productie van spuitgieten fundamenteel getransformeerd. De integratie van deze technologieën maakt de productie van steeds complexere en precieze mallen mogelijk die essentieel zijn voor de moderne productie.
Naarmate de eisen van de industrie blijven evolueren, zal de combinatie van traditionele expertise op het gebied van bewerking met opkomende technologieën verdere innovaties in de productie van spuitgieten stimuleren. Inzicht in deze technische processen is cruciaal voor professionals die betrokken zijn bij schimmelontwerp en -productie, zodat ze beschikbare technologieën kunnen gebruiken om hoge - kwaliteit, kosten - effectieve spuitgietvormen te produceren die voldoen aan de veeleisende vereisten van hedendaagse plastics -spuitgiettoepassingen.
De continue vooruitgang in CNC -technologie, programmeermethoden en softwaremogelijkheden belooft nog grotere prestaties in de productie van spuitgieten, ter ondersteuning van de productie van steeds geavanceerdere spuitgegoten producten in alle industrieën.
